Lecture 14 · 视觉应用：目标检测、语义分割、人脸识别与神经风格迁移 · Detection, Segmentation, Face Recognition & Neural Style Transfer

对应 Maps to：Coursera Deep Learning Specialization C4M3 “Object Detection”（Object Localization、Landmark Detection、Object Detection、Convolutional Implementation of Sliding Windows、Bounding Box Predictions、Intersection Over Union、Non-max Suppression、Anchor Boxes、YOLO Algorithm、Region Proposals、Semantic Segmentation with U-Net、Transpose Convolutions、U-Net Architecture Intuition、U-Net Architecture）和 C4M4 “Special Applications: Face Recognition & Neural Style Transfer”（What is Face Recognition?、One Shot Learning、Siamese Network、Triplet Loss、Face Verification and Binary Classification、What is Neural Style Transfer?、What are deep ConvNets learning?、Cost Function、Content Cost Function、Style Cost Function、1D and 3D Generalizations）；编程作业 “Car Detection with YOLO”、“Image Segmentation with U-Net”、“Face Recognition”、“Art Generation with Neural Style Transfer”；Stanford CS230 Fall 2017 公开课件 Handout 6（课件标题 “CS230: Lecture 5 — Advanced Topics in Object Detection”，Kian Katanforoosh、Andrew Ng）；CS230 Section 8（Advanced Evaluation Metrics：IoU、AP、mAP）。在 Fall 2025 的安排里，C4M3、C4M4 在 11/4 那一周（停课、期中考试）自学。 依据说明：Coursera 的视频和作业只对注册学员开放。本讲依据 Andrew Ng 在 C4M3、C4M4 里广为人知的讲法来写（例子里的网络形状、3×3 网格与 anchor 的 3×3×16、1D / 3D 卷积的形状都按公式重新算过），视频里的具体讲法是凭记忆复述的，细节可能和原视频略有出入。Fall 2017 的 Handout 6 是公开的 PDF，本讲用了它的提纲（检测直觉 → R-CNN → Fast R-CNN → Faster R-CNN → YOLO）和其中的公式。架构细节一律以原始论文为准（Sermanet et al. 2014；Redmon et al. 2016；Redmon & Farhadi 2017；Girshick et al. 2014；Girshick 2015；Ren et al. 2015；Ronneberger et al. 2015；Taigman et al. 2014；Schroff et al. 2015；Gatys et al. 2015；Zeiler & Fergus 2014），见 §16。原作业用 TensorFlow / Keras，本讲义用 PyTorch。 配套代码 Code：code/lecture14/（numpy + PyTorch；5 个脚本 + 3 个模块。01 约 1 秒，02 约 55 秒，03 约 40 秒，04 约 40 秒，05 约 20 秒；02–05 都有 --quick） 预计阅读时间：3.5–4 小时（含运行代码）

0. 本讲导航 · How to read this lecture

0.1 学习目标 Learning goals

学完这一讲，你应该能够：

1. 区分分类、定位、检测三个任务；写出定位网络的输出向量 $y = (p_c, b_x, b_y, b_h, b_w, c_1, \dots, c_n)$ 和它的损失，说清楚为什么 $p_c = 0$ 时只罚 $p_c$；知道关键点检测（landmark detection）为什么要求标注的含义在所有图片里一致。
2. 算出滑动窗口的计算量；把全连接层改写成卷积层，用一次前向完成所有窗口（OverFeat），并说出这样做”省多少”取决于什么。
3. 讲清 YOLO 的网格编码：中心所在的格子负责；框相对格子参数化；输出张量 $S \times S \times B \times (5 + C)$；用 IoU 判断框对不对，用逐类的非极大值抑制去掉重复框；anchor boxes 解决”同一格两个物体”并提供形状先验。
4. 手算一个类别的 AP 和 mAP（包括 IoU 阈值、重复框、插值的影响）；说出 R-CNN → Fast R-CNN → Faster R-CNN 各自改进了什么。
5. 写出转置卷积的输出尺寸 $(n - 1)s + f - 2p$，知道它为什么叫”转置”、棋盘格伪影从哪来；画出 U-Net，解释跳跃连接补上了什么（以及分割为什么看 mIoU）。
6. 区分人脸验证与识别；用 one-shot learning 的问题设定解释为什么要学一个相似度函数 $d(\text{img}_1, \text{img}_2)$；会用 Siamese 网络、triplet loss 或”在 $|f(x_1) - f(x_2)|$ 上做逻辑回归”训练和部署人脸系统，知道为什么要提前算好数据库里的编码。
7. 写出风格迁移的代价 $J(G) = \alpha J_{content} + \beta J_{style}$，用”浅层 = 局部纹理、深层 = 内容”解释内容层和风格层怎么选；知道 1D、3D 卷积分别用在哪里。

0.2 先修与本讲范围 Prerequisites & scope

第 5 讲已经用一个 100 维的”像素向量”世界讲透了 triplet loss，用固定的随机滤波器讲了风格迁移的核心想法。本讲不重复那些实验，而是在图像上、用卷积网络把它们真正搭起来，并补上第 5 讲没讲的部分：one-shot 的问题设定、把验证写成二分类、数据库部署、训练过的网络的特征（浅层 vs 深层）。

0.3 本讲地图 Map

§1  从分类到检测：三个任务；定位的输出与损失；关键点检测                    ← 代码 01 演示 1、代码 04 演示 1
§2  滑动窗口与它的卷积实现（OverFeat）                                      ← 代码 01 演示 2、代码 02 演示 1
§3  YOLO：网格、"中心所在的格子负责"、框的参数化
§4  IoU 与非极大值抑制                                                      ← 代码 01 演示 3、4
§5  Anchor boxes                                                            ← 代码 01 演示 5
§6  评估检测器：AP 与 mAP                                                    ← 代码 01 演示 6
§7  训练一个小 YOLO：损失、结果、anchor 的作用                               ← 代码 02 演示 2、3
§8  区域提议：R-CNN、Fast R-CNN、Faster R-CNN
§9  语义分割：转置卷积与 U-Net                                               ← 代码 03 演示 1、2
§10 人脸识别：验证 vs 识别、one-shot、Siamese、triplet、二分类、部署        ← 代码 04 演示 2–4
§11 神经风格迁移：深层 CNN 在学什么；内容代价；风格代价                       ← 代码 05
§12 1D 与 3D 卷积                                                           ← 代码 03 演示 3
§13–17  小结、常见误区、练习、延伸阅读、下一讲预告

0.4 记号 Notation（沿用第 1 讲 §0.4、第 12 讲 §0.4，本讲新增）

0.5 关于数字 · About the numbers

讲义里所有实验数字都来自配套代码的实际输出。PyTorch 在 CPU 上单线程、固定种子，同一台机器上重复运行输出逐字相同；只有计时（代码 02 演示 1、代码 04 演示 4，以及代码 02 打印的训练用时）每次不同。数据全是合成的：32×32 的”街景”（球、车、人三类，scene_world.py）、32×32 的卡通人脸（face_world.py），风格迁移用第 13 讲在形状世界上预训练的小 CNN。网络都很小、训练都很短，数字只说明机制，不代表 COCO、LFW 上的大小。有好几处结果和我写代码前的预想不一样（最重要的两处：风格迁移的第一版满屏彩色噪点，改了三处设计；训练过的网络的深层特征反而比随机网络”记得”更少的布局），讲义按实际结果写，这些情况都列在代码 README 的”关于实验结果”里。

1. 从分类到检测 · Classification, localization, detection

1.1 三个任务

到第 13 讲为止，我们的网络都在回答一个问题：“这张图是什么？“——图像分类（image classification）。但很多应用要的不止这个：

自动驾驶是 Ng 一直用的例子：车不只要知道”前面有行人”，还要知道行人在哪、离多远。检测之所以比分类难，是因为输出的个数不固定：一张图里可能有 0 个、1 个或者 20 个物体。这一讲的前半部分就是一步步解决这个问题。

1.2 定位：分类 + 回归

先从”图里最多一个物体”开始。Ng 的例子有四类：行人、汽车、摩托车、背景（什么都没有）。卷积网络最后不只接一个 softmax，而是输出一个向量：

• $p_c$：图里有没有物体（是不是”背景”）；
• $(b_x, b_y)$：物体中心，$(b_h, b_w)$：框的高和宽。约定图像左上角是 $(0, 0)$、右下角是 $(1, 1)$；
• $c_1, c_2, c_3$：是行人、汽车还是摩托车。

一张有车的图，标签大约是 $y = (1, 0.5, 0.7, 0.3, 0.4, 0, 1, 0)$；一张只有背景的图，$y = (0, ?, ?, ?, ?, ?, ?, ?)$——问号不是 0，而是”没有定义”：图里没有车，“车的中心在哪”没有答案。所以损失要分情况：

代码 01 演示 1 把这个公式算了一遍：有车的图 8 项平方误差之和是 0.0308；背景图按正确的写法只罚 $p_c$，是 0.0100；如果偷懒把问号填成 0、8 项全算，就变成 1.3634，其中 1.3534 来自那 7 个”不关心”的数。这样写，梯度会逼着网络在每一张背景图上把框缩成 0——学一件毫无意义的事，还和”在有车的图上把框画准”争抢网络的容量。

实践中三部分常用不同的损失（Ng 在视频里也这样说）：$p_c$ 用逻辑回归的交叉熵，框用平方误差，类别用 softmax 交叉熵。写成代码时用一个”掩码”：

这里乘的 $p_c$ 是标签里的 0 / 1。Fall 2017 课件里 Fast R-CNN 的多任务损失 $L(p, u, t^u, v) = L_{cls}(p, u) + \lambda [u \ge 1] L_{loc}(t^u, v)$ 是同一个写法：$[u \ge 1]$ 表示”真实类别不是背景（$u = 0$）时才算框的损失”。

1.3 关键点检测 · Landmark detection

把”回归一个框（4 个数）“推广一下：网络可以回归任意多个点的坐标。人脸上标 64 个关键点（眼角、嘴角、下巴轮廓……），输出就是 $1 + 2 \times 64 = 129$ 个数（第一个数是”有没有脸”）；人体姿态估计标肩、肘、腕、膝……的位置。用途很多：人脸对齐（把眼睛摆到固定位置再送进编码器，§10）、表情识别、AR 滤镜（在头顶戴一顶虚拟的帽子）。

代码 04 演示 1 在合成人脸上（face_world.py：身份决定五官的几何，姿态 / 光照 / 表情是干扰）训练一个小 CNN 输出 5 个关键点的 10 个坐标：

第三行是一个很实际的教训：关键点的编号在所有图片里必须有同样的含义（Ng：“第 1 个点永远是左眼的左眼角”）。一半的图把左右眼标反时，网络面对同一张脸收到两个互相矛盾的答案，平方误差最小的折中是”两只眼睛的中点”——眼睛的误差涨到 4 像素左右，接近两眼间距（7.65 像素）的一半；没标反的鼻尖、嘴角几乎不受影响。标注规范写不清楚，模型再好也没用。

2. 滑动窗口与它的卷积实现 · Sliding windows

2.1 最直接的检测器

有了分类器，最朴素的检测方法是滑动窗口（sliding windows）：

1. 用”裁得很紧”的小图训练一个分类器（车 / 不是车）；
2. 拿一个固定大小的窗口，从左上角开始，按一定步长滑过整张图，每个位置裁一块送进分类器；
3. 换几个窗口大小，再滑一遍。

这个方法在深度学习之前就很流行（那时的分类器是线性模型 + 手工特征，跑得快）。换成 CNN 以后，它的问题是计算量：步长小，窗口多，慢；步长大，框不准。Fall 2017 课件的评语是：“far too many computations”。

2.2 算一笔账

代码 01 演示 2 逐层数了乘加次数（MACs，第 13 讲 §0.4）。Ng 的小分类器：14×14×3 → 5×5 卷积 16 个 → 2×2 池化 → 全连接 400 → 全连接 400 → 4 类；另一个例子是在 448×448 的图上用 224×224 的窗口、步长 32 跑 VGG-16：

“逐窗口”一列就是 §2.1 的做法：64 个 VGG-16 前向，约一万亿次乘加——只为了一张图。“卷积实现”是下一节的主角。

2.3 把全连接层改写成卷积层 · Convolutional implementation (OverFeat)

关键的观察（Sermanet et al. 2014，OverFeat）：全连接层可以一字不改地写成卷积层。

• 第一个全连接层的每个单元看的是 5×5×16 = 400 个数（池化后的整个特征图）。这和”一个 5×5、16 通道的滤波器”做的事完全一样。所以 400 个单元 = 400 个 5×5×16 的滤波器，输出 1×1×400。
• 后面的全连接层，每个单元看的是前一层同一个位置的 400 个数 = 1×1 卷积（第 13 讲 §4.1）。

窗口分类器（14×14×3）：
  14×14×3 ─CONV 5×5,16→ 10×10×16 ─POOL 2→ 5×5×16 ─"FC"=CONV 5×5,400→ 1×1×400 ─CONV 1×1,400→ 1×1×400 ─CONV 1×1,4→ 1×1×4
同一个网络，输入一张 28×28×3 的图：
  28×28×3 ─CONV 5×5,16→ 24×24×16 ─POOL 2→ 12×12×16 ─CONV 5×5,400→ 8×8×400 ─CONV 1×1,400→ 8×8×400 ─CONV 1×1,4→ 8×8×4

输入变大以后，网络的输出也从 1×1×4 变成了 8×8×4：输出的每个位置，恰好就是一个 14×14 窗口的分类结果（窗口的步长 = 池化的步长 2）。相邻窗口重叠区域上的卷积只算了一次，这就是省下来的部分。

为什么 Ng 的小网络只省了 1.33 倍，VGG-16 却省了 14.29 倍？代码 01 演示 2 顺便算了：Ng 的小网络里卷积层只占一个窗口计算量的 27.2%，72.8% 在三个”全连接”层；而全连接层是每个窗口各算各的，没法共享。VGG-16 的计算有 99.2% 在卷积层，几乎全部可以共享。省多少，取决于能共享的部分占多大。

2.4 实验：同一个函数，两种算法

代码 02 演示 1 在 14×14 的小图上训练了 Ng 的窗口分类器（323,620 个参数，4 类：背景 / 球 / 车 / 人；这个小任务太简单，测试准确率 1.000），然后把它的权重原样复制进全卷积版本，在一张 32×32 的街景上比较：

逐窗口和全卷积的 400 个输出最大相差 2.1e-14（float64 的舍入误差）——同一个函数，两种算法。输出的类别图（代码里打印成字符）还暴露了滑动窗口的两个老毛病：一个物体附近好几个相邻的窗口都报了它（重复检测，§4.2 的 NMS 要处理）；只框住物体一部分的窗口会被认错（分类器在裁得很紧的小图上训练，没见过半个物体）。而且窗口的位置只能是 2 像素的整数倍、大小固定为 14——框画不准。下一节的 YOLO 让每个位置不只输出类别，而是直接回归一个框。

3. YOLO：每个格子直接回归框 · Bounding box predictions & YOLO

3.1 网格，以及”中心所在的格子负责”

YOLO（You Only Look Once，Redmon et al. 2016）的想法是把 §1.2 的定位和 §2.3 的卷积实现合在一起：

1. 把图分成 $S \times S$ 个格子（Ng 的讲解用 3×3，实际用 19×19）；
2. 每个格子输出一个 §1.2 那样的 $y$ 向量：$(p_c, b_x, b_y, b_h, b_w, c_1, \dots, c_C)$；
3. 一个物体只交给一个格子负责：物体中心落在哪个格子，就由哪个格子负责，即使物体横跨好几个格子。

整个网络是全卷积的，输出张量的形状是 $S \times S \times (5 + C)$：3×3 网格、3 个类别时是 3×3×8。和滑动窗口相比，YOLO 没有”窗口”，只有一次前向；每个输出位置的感受野覆盖了整张图（或很大一块），所以能看到物体的全貌。

为什么要规定”只由中心所在的格子负责”？如果让每个和物体重叠的格子都报这个物体，标签就是模糊的（四个格子都说”这是我的车”），训练时网络不知道该在哪里输出 $p_c = 1$。规定一个唯一的负责人，标签就确定了；剩下的重复框交给 NMS。

3.2 框怎样参数化

在 YOLO 里，框的坐标相对于负责的那个格子：

• $b_x, b_y$：中心相对格子左上角的偏移，以格子边长为单位，所以在 $[0, 1)$ 里（网络里用 sigmoid 保证这一点）；
• $b_h, b_w$：以格子边长为单位，可以大于 1——物体比格子大是常事（网络里用 $\exp$ 保证它是正数）。

代码 01 演示 5(a) 用 det_tools 的 yolo_encode 编码了 Ng 的例子（99×99 的图、3×3 网格、左右两辆车）：

右边那辆车比格子还宽（$b_w = 1.030$）。编码 → 解码是精确可逆的（误差 0）。

3.3 一个格子只有一个 $y$ 时的问题

如果两个物体的中心落在同一个格子里怎么办？一个 $y$ 向量只能描述一个物体，另一个只能丢掉——在训练标签里就丢掉，网络连学的机会都没有。网格越粗，这种情况越常见。§5 的 anchor boxes 就是为了它。

4. IoU 与非极大值抑制 · IoU & non-max suppression

4.1 IoU：框对不对

检测器画了一个框，怎样判断它”对不对”？交并比（Intersection over Union）：

两个框的交集也是一个矩形：左边界取两个左边界里大的，右边界取两个右边界里小的；如果”右 < 左”，交集为空（代码里的 max(·, 0)）。并集 = 面积 1 + 面积 2 − 交集。常用的约定是 IoU ≥ 0.5 就算框对了。

代码 01 演示 3 让这个 0.5 变得具体（标注框 10×10）：

只沿一个方向偏 $t$ 个框宽时，IoU $= (1 - t)/(1 + t)$；同心缩放 $k$ 倍时 IoU $= 1/k^2$（练习 2）。0.5 其实挺宽松：偏 1/3 个框宽、面积大一倍都还算”对”。IoU 是相对的：大框偏 2 像素无所谓，小框偏 2 像素就是大错——这正是我们想要的。

IoU 在检测里有三个用处：评估（§6）、NMS（§4.2）、训练时把物体分给 anchor（§5）。

4.2 非极大值抑制：一个物体只留一个框

YOLO 的 19×19 个格子里，物体中心附近的好几个格子都可能觉得”这是我的”，于是同一辆车被报了好几次。非极大值抑制（non-max suppression, NMS）的规则很朴素：

1. 先扔掉分数太低的框（YOLO 的分数 = $p_c \times$ 类别概率，Coursera 作业里叫 box_scores）；
2. 在剩下的框里挑分数最高的，输出它；
3. 删掉所有和它 IoU ≥ 阈值（常用 0.5）的框；
4. 回到第 2 步，直到没有剩下的框。

而且要逐类做：Ng 讲 YOLO 算法时说的是”对每一个类别，单独做一遍 NMS”。代码 01 演示 4 手工构造了一组检测结果——两辆停得很近的车（真车之间 IoU 0.358）、一个骑摩托的人（人和摩托的框 IoU 0.529），各有几个重复框，外加一个低分的误检：

不同类的物体重叠是正常的（人骑在摩托上、行人站在车前面），不应该互相抑制。阈值的选择是一个取舍：太低会把挨在一起的同类物体合并成一个，太高会留下重复框。拥挤场景（人群、停车场）是 NMS 的软肋。

5. Anchor boxes

5.1 一个格子，几个槽位

§3.3 的问题：Ng 的例子是一个行人站在一辆车前面，两个中心几乎重合，落在同一个格子里。anchor boxes 的做法：

• 事先定好 $B$ 个形状（anchor），比如一个”高瘦”（像行人）、一个”矮胖”（像汽车）；
• 每个格子不再只有一个 $y$，而是 $B$ 个，每个 anchor 一个；输出从 $S \times S \times (5 + C)$ 变成 $S \times S \times B \times (5 + C)$（Ng 的例子：3×3×2×8 = 3×3×16）；
• 训练时，每个物体先找中心所在的格子，再找这个格子里和它形状最像（形状 IoU 最大）的 anchor，写进那个槽位。

“形状 IoU”只比形状、不比位置：把物体框和 anchor 框放在同一个中心算 IoU。代码 01 演示 5(b)：车和两个 anchor 的形状 IoU 是 [0.907, 0.247]，人是 [0.223, 0.902]——各去各的槽位，两个都保住了。没有 anchor 时写进去 1 个、丢掉 1 个（人）。

anchor 不是万能的：两辆车挤在同一格时，它们都分给”矮胖”那个 anchor，还是会丢一个；物体比 anchor 多时也一样。Ng 的说法是”这种情况算法处理得不好，但很少见”。到底多罕见？代码 01 演示 5(c) 在本讲的合成街景（32×32、4×4 网格、每格 8 像素）上统计了 2000 张图的 4008 个物体：

格子越细，撞车越少（练习 8：$S = 8$ 时 B = 1 也只丢 0.35%）。真实的 YOLO 两样都用：Coursera 作业里输入 608×608，输出 19×19 个格子、每格 5 个 anchor、80 个类别，张量是 (19, 19, 5, 85)（Fall 2017 课件里也是这个数）。

5.2 anchor 还是一个形状先验

anchor 的另一个好处在 §7.3 的实验里看得更清楚：每个槽位只负责一种形状，网络只需要预测”相对这个 anchor 放大或缩小多少”（YOLOv2 里 $b_w = a_w e^{t_w}$），而不是从零猜出宽高。怎样选 anchor？可以手选，也可以像 YOLOv2（Redmon & Farhadi 2017）那样，在训练集所有标注框的宽高上做 k-means（用 $1 - \text{IoU}$ 当距离），聚出 5 个最有代表性的形状。

6. 评估检测器：AP 与 mAP · Evaluating detectors

第 10 讲 §2.4 讲过 AP：把所有预测按分数排序，往下数，画 PR 曲线，算面积。检测的 AP 只多了一步：一个框算不算对（TP），要看它和某个同类标注框的 IoU ≥ 阈值，而且那个标注框还没有被分数更高的框”认领”过。没配上的框是 FP；没被任何框配上的标注框拉低 recall。这是 Pascal VOC 的规则，CS230 Section 8 讲的也是这一套。

代码 01 演示 6 手算了一个例子：3 张图、“车”这一类 4 个标注框，检测器给了 7 个框：

几个值得停下来看的地方：

• 排名第 3 的框 IoU 0.754，却是 FP：它和排名第 1 的框指向同一辆车。所以没删干净的重复框会直接拉低 AP——NMS 是评估的一部分。
• 两种 AP：不插值（第 10 讲的写法）$\sum_k (r_k - r_{k-1}) p_k = 0.817$；插值（Pascal VOC 2010 以后、COCO 的写法）先把 precision 换成”往后看的最大值” $\hat p_k = \max_{k' \ge k} p_{k'}$ 再算面积，0.833。两个数不能混着比。
• IoU 阈值：同一组框，阈值提到 0.75 时 AP = 0.500；COCO 的主指标在 0.5, 0.55, …, 0.95 十个阈值上平均（AP@[0.5:0.95]），这里是 0.475。它奖励框画得准的检测器。
• mAP = 对每个类别算 AP，再取平均。“[email protected]”是 Pascal VOC 的主指标。

Fall 2017 课件还提到 Hoiem et al. (2012) 的检测器误差诊断：把 FP 分成定位不准（Loc）、和相似类别混淆（Sim）、和不相似类别混淆（Oth）、背景误检（BG）四类，分别统计——这正是第 10 讲 §6 的误差分析用在检测上。

7. 训练一个小 YOLO · Putting it together

7.1 损失

代码 02 的 TinyYOLO：32×32×3 → 三个 [3×3 卷积 → BN → ReLU → 2×2 池化] → 3×3 卷积 64 → 1×1 卷积，输出 4×4×B×(5 + 3)。最后一层的感受野 38 像素，比整张图还大。损失按 §1.2 的掩码写法，对每个格子、每个 anchor：

$\lambda_{coord} = 5$、$\lambda_{noobj} = 0.5$ 是 YOLOv1 论文的取值：绝大多数格子没有物体，不压低它们的权重，网络会倾向于”处处说没有”。宽高用对数：对数尺度上的误差约等于相对误差，大框、小框一视同仁（YOLOv1 用的是开平方，同一个想法）。B = 1 时也用一个”平均大小”的参照框 $a = 1.5 \times 1.5$ 个格子，这样两个模型只差 anchor 的个数。训练循环直接用第 9 讲的 torch_utils.fit，只换了模型和损失。

7.2 结果

代码 02 演示 2：4000 张训练图、30 个 epoch，在 1000 张新图（1974 个物体）上：

分数 ≥ 0.3 的框里，配上标注框的那些平均 IoU 0.729、中心误差 1.07 像素、宽高的相对误差 10.3%；召回率 0.783。每张图的框数：网络输出 4×4×1 = 16 个 → 分数 ≥ 0.3 剩 2.00 个 → NMS 后 1.88 个（真实物体平均 1.97 个）。

• 一次前向就给出整张图的检测结果，[email protected] = 0.794。没有滑动窗口，也没有区域提议。
• 框”大致对、但不精确”：阈值从 0.5 提到 0.75，mAP 从 0.794 掉到 0.199。16 个”发言人”要从很大的感受野里回归出精确的坐标，不容易。
• NMS 在这里作用很小（0.790 → 0.794）。和我预想的不一样：这个检测器本来就很少给重复框，因为训练时每个物体只交给一个格子，邻居格子被明确地教成”这里没有物体”。网格更细、anchor 更多时（每个物体附近有几十个候选），NMS 才不可少。
• 明显的过拟合：训练集 0.948、测试集 0.794（第 6 讲的高方差）。4000 张图对检测来说很少；真实的检测器靠大数据集、数据增强和预训练的骨干网络（第 13 讲的迁移学习）。

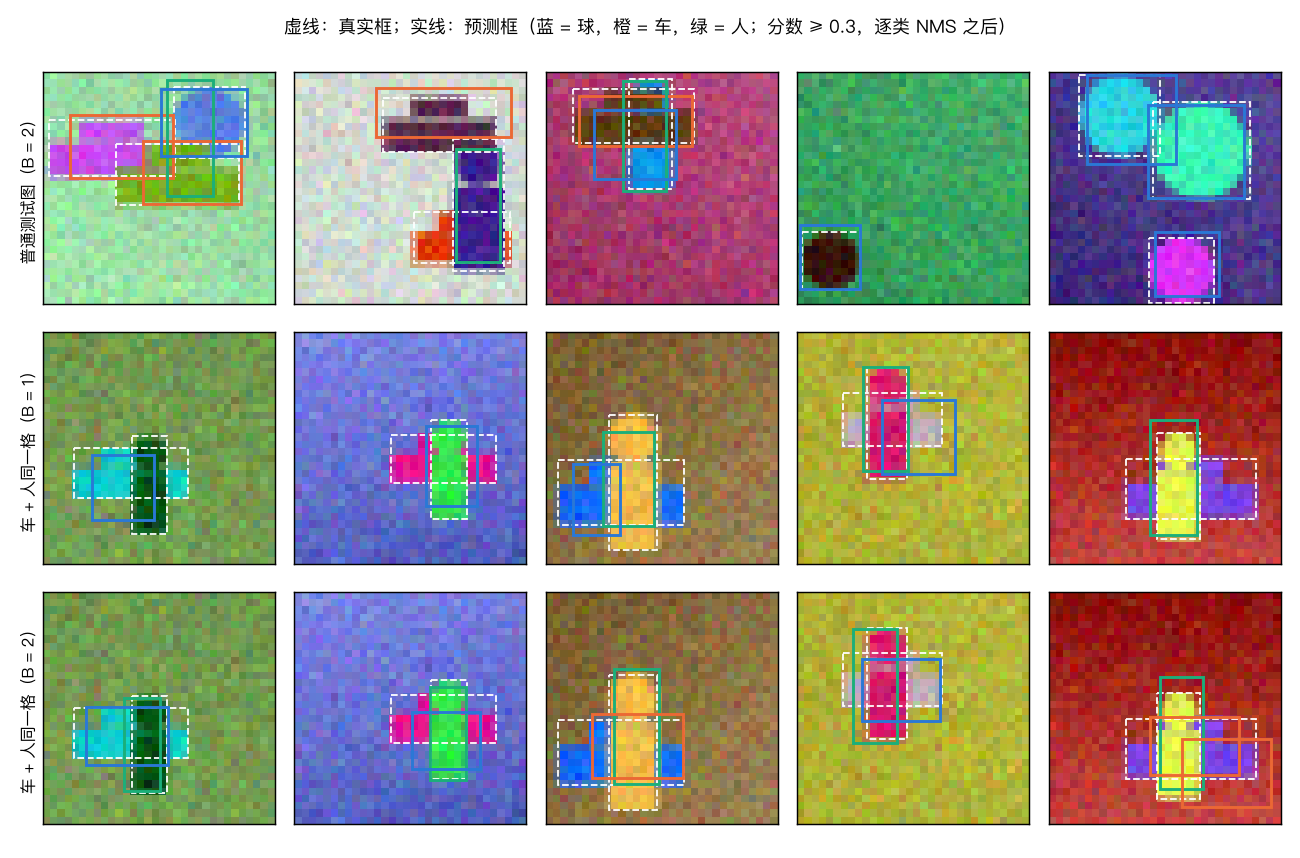

（第一行：普通测试图上 B = 2 的预测；第二、三行：同一批”车 + 人挤在同一格”的图，B = 1 和 B = 2。虚线是真实框。）

7.3 anchor 的作用

代码 02 演示 3 用同样的网络、同样的数据训练 B = 2（矮胖 / 高瘦两个 anchor；参数从 25,168 个变成 25,688 个，只有最后的 1×1 卷积变大了）：

然后在”拥挤”测试图上比较（每张图两个物体，中心落在同一个格子里，各 300 张；分数 ≥ 0.3、IoU ≥ 0.5、类别对才算找到）：

• “车 + 人”：B = 1 时两个都找到的只有 0.007——一个格子只能报一个物体。B = 2 时 0.410：人去”高瘦”槽位、车去”矮胖”槽位。
• “球 + 车”：两者的形状都更接近”矮胖”那个 anchor，B = 2 也帮不上忙（0.003）。这就是 §5.1 说的”anchor 处理不好的情况”。
• 拥挤图里还有一个预想之外的难点：人站在车前面，把车身中间挡住了，车看起来像两块分开的色块，常被认成”球”（上图第二、三行的蓝框）。遮挡是真实检测里最难的问题之一。
• 普通测试图上 B = 2 也更好（0.846 vs 0.794），[email protected] 涨得更多（0.296 vs 0.199）。普通图里挤在同一格的物体只有几个百分点，多出来的槽位能解释的部分有限；一个可能的解释（没有专门验证）是 §5.2 的形状先验让宽高更好回归。

7.4 回顾：YOLO 的完整流程

和 Coursera 作业 “Car Detection with YOLO” 的流程一一对应：

1. 训练：标注框 → yolo_encode → $S \times S \times B \times (5 + C)$ 的目标张量；网络输出同形状的张量；按 §7.1 的损失训练。
2. 预测：一次前向 → 每个格子、每个 anchor 算出分数 $p_c \times$ 类别概率 → 扔掉分数低于阈值的（作业里默认 0.6）→ NMS（IoU 阈值 0.5，最多保留 10 个框）。Ng 在视频里讲的是逐类做 NMS；据我记忆，作业里的实现为了简单把所有类别放在一起做，细节以作业为准。
3. 评估：[email protected] 或 COCO 式的 mAP。

YOLOv1 在 Pascal VOC 上的速度是每秒 45 帧（更小的 Fast YOLO 每秒 155 帧），这是它当年最大的卖点：第一次让深度学习的检测”实时”了。

8. 区域提议：R-CNN 家族 · Region proposals

YOLO 是”一阶段”（one-stage）检测器。另一条路线是”两阶段”（two-stage）：先找出可能有物体的区域，再逐个分类。Fall 2017 课件按时间顺序讲了这条线：

两条路线的共同点比区别多：都在共享的卷积特征图上工作，都用 anchor，都用 IoU 和 NMS。Ng 在视频里的看法是：区域提议的想法很有意思，但他自己更常用 YOLO 这类一阶段的方法——“一步到位”更简单、更快。两阶段方法通常更准一些，尤其是小物体。后来的发展（SSD、RetinaNet 的 focal loss、Mask R-CNN 的实例分割、基于 Transformer 的 DETR）都在这两条路线上继续演化，本讲不展开。

9. 语义分割：转置卷积与 U-Net · Semantic segmentation with U-Net

9.1 每个像素一个类别

检测给每个物体一个框；语义分割给每个像素一个类别（道路、车、行人、天空……）。Ng 的例子：自动驾驶要知道哪些像素是可以开的路面；医学影像要圈出肿瘤的精确边界（框太粗了）。输出和输入一样大：$h \times w \times n_{classes}$，每个像素做一次 softmax。（“语义”分割不区分同一类的两个个体，两辆挨着的车是同一片”车”像素；区分个体的叫实例分割。）

问题是：分类网络一路把图缩小（32 → 16 → 8 → …），深处的特征”知道这是一辆车”，但分辨率很低；分割却要在原始分辨率上画出边界。所以需要一个把特征图放大回去的操作。

9.2 转置卷积 · Transpose convolution

普通卷积：每个输出像素 = 一个输入小方块和滤波器的点积。转置卷积反过来：每个输入像素拿着滤波器往输出上”盖一个章”（滤波器乘以这个像素的值），相邻输入像素的章错开 $s$ 格，重叠的地方相加，最后从四周裁掉 $p$ 圈：

正好是普通卷积 $\lfloor (n + 2p - f)/s \rfloor + 1$ 倒过来。注意 padding 在这里的意思是”从输出上裁掉”。

代码 03 演示 1 从零写了 conv_transpose2d_numpy，用一个和 Ng 的视频结构相同的例子（2×2 输入、3×3 滤波器、$s = 2$、$p = 1$，数字是本讲自己选的）：不裁边的画布是 5×5，裁掉一圈得到 3×3；视频里画出的输出（凭记忆）是 4×4，按 PyTorch 的约定那要再加 output_padding = 1（在下边、右边多留一行一列）。不同的书和框架对”padding”的画法不完全一样，对不上时先用公式算一下尺寸。五组随机的多通道配置下，numpy 和 nn.ConvTranspose2d 逐数字相同（差 1e-16 量级）。

为什么叫”转置”？ 把普通卷积写成一个矩阵 $K$（输入拉平成向量，$y = Kx$），转置卷积就是用 $K^\top$ 去乘。演示 1(c) 检查了 $\langle Kx, y \rangle = \langle x, K^\top y \rangle$（两边都是 −0.728941），而且 autograd 算出的 $\partial \langle Kx, y\rangle / \partial x$ 和 $K^\top y$ 完全相同——转置卷积就是卷积层反向传播时”把梯度传回输入”的那一步（第 12 讲 §10 的 dA_prev）。所以它不是卷积的”逆”：它恢复的是形状，不是原来的数值。

棋盘格伪影：演示 1(d) 用全 1 的输入和全 1 的滤波器数了每个输出像素被”盖到”几次。$f = 3$、$s = 2$ 时是 1、2、4 交替的格子花纹——即使输入是常数，输出也不均匀；$f = 4$、$s = 2$（核是步长的整数倍）时内部均匀。生成图像时这会留下”棋盘格伪影”（Odena et al. 2016）；常见的替代做法是”先最近邻 / 双线性放大，再做普通卷积”。

9.3 U-Net：编码器、解码器与跳跃连接

U-Net（Ronneberger et al. 2015，最初用于生物医学图像）的形状像一个 U：

  输入 h×w×3                                                      输出 h×w×n_classes
  [conv]×2 ─────────────────── 拼接（跳跃连接）──────────────→ [conv]×2 → 1×1 conv
     ↓ max pool                                                   ↑ 转置卷积（放大 2 倍）
  [conv]×2 ─────────────────── 拼接 ──────────────────────→ [conv]×2
     ↓ max pool                                                   ↑ 转置卷积
           ……  瓶颈：分辨率最低、通道最多  ……

• 左边（编码器）：和普通分类网络一样，卷积 + 池化，越来越小、通道越来越多——学”这是什么”。
• 右边（解码器）：转置卷积把特征图一级级放大回去。
• 跳跃连接（skip connections）：把编码器同一分辨率的特征图直接拼（concatenate）到解码器上。深层负责”这是什么”，浅层负责”边界在哪个像素”。
• 最后一个 1×1 卷积把每个像素的特征变成 $n_{classes}$ 个分数（第 13 讲：1×1 卷积 = 每个像素上的全连接层）。

原论文用 valid 卷积，编码器的特征图比解码器的大，拼接前要裁剪（输入 572×572、输出 388×388）；现在的实现多用 same 卷积，尺寸正好对齐。跳跃连接和第 13 讲的残差连接是同一类想法：给信息开一条近路——残差是相加，U-Net 是拼接（更像 DenseNet）。

9.4 实验：跳跃连接到底帮了什么

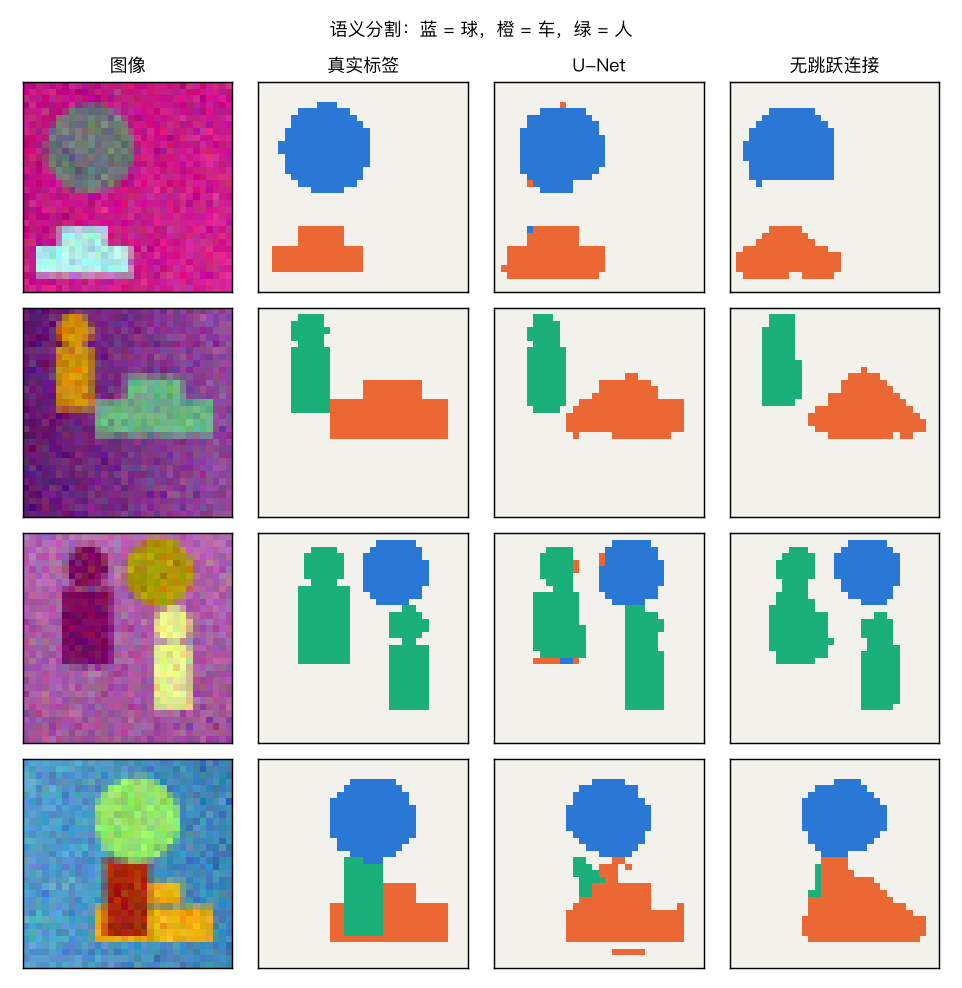

代码 03 演示 2 在合成街景的逐像素标签上（2000 张训练图、500 张测试图、4 类，8 个 epoch）比较一个两级的小 U-Net 和去掉两条跳跃连接的同一个网络：

（“边界像素”：上下左右四个邻居里有别的类别的像素，占测试集的 13.1%。）

• 先看第一行：背景占 82.3% 的像素，“全猜背景”的像素准确率就有 0.823，mIoU 只有 0.206。和第 10 讲的类别不平衡一样，分割要看 mIoU（每类的 IoU 再平均；IoU 的公式和检测一样，只是对象换成了像素集合）。
• 两个模型在物体内部一样好（都是 0.990），差别全在边界上：0.858 vs 0.773。没有跳跃连接时，所有信息都要穿过 8×8 的瓶颈，“边界在第几个像素”在下采样时已经丢了，放大回去只能画出圆滑的轮廓——下图最右一列的物体都变成了圆角的”团”。
• U-Net 多了 11,520 个参数（解码器卷积多出的输入通道，正是用来读跳跃连接的）。我们没有做”参数一样多”的对照；但内部准确率相同、只有边界不同，说明差距来自”边界的细节”，而不是整体的拟合能力。

CS230 Section 7（公开网页）的调试练习用的正是一个 U-Net 分割代码库：图里有重叠的圆、三角、方块，每类一个输出通道、逐像素 sigmoid。这一节的代码可以当作它的一个小号版本。

10. 人脸识别 · Face recognition

第 5 讲 §3 用”学校门禁”的案例讲了为什么要学一个编码、怎样用 triplet loss 训练它（margin、semi-hard 挖掘、只拉近不推开会坍缩），那里的数据是 100 维的向量。这一节在图像上用卷积编码器把系统搭起来，并补上 C4M4 的另外几块。

10.1 验证 vs 识别

• 人脸验证（verification）：输入一张照片和一个身份（姓名 / ID），输出”是不是这个人”。一对一。
• 人脸识别（recognition）：输入一张照片，输出”这是数据库里 $K$ 个人中的谁”（或者”都不是”）。一对多。

识别比验证难得多。Ng 的说法：一个 99% 准确的验证系统，放到 100 个人的识别里就不够用了——每次识别要和 99 个”别人”比较，每次都有机会认错（练习 9：假设每次和别人比较有 1% 的概率误判为同一人，99 次里至少错一次的概率是 63%）。所以识别系统需要的验证准确率要高得多。

10.2 One-shot learning 与相似度函数

人脸识别的真正难点是 one-shot learning：数据库里每个人往往只有一张照片（员工证、学生证照片），却要在以后认出他。

最直接的想法是把它当成 $K$ 类的分类问题：每个人一类，输出层一个 $K$ 维 softmax。代码 04 演示 2(a) 试了：100 个新同学、每人 1 张注册照，用这 100 张图训练一个 100 类的 CNN。它把训练集背得滚瓜烂熟（训练准确率 1.000），在同一批人的其他照片上只认对 0.032（瞎猜是 0.01）。而且每来一个新同学都要改输出层、重新训练。

换个思路：不学”这是谁”，而学一个相似度函数

有了 $d$，验证就是比一次；识别就是和数据库里每个人比一次，取最小的（如果最小的也大于 $\tau$，就是”不认识”）。新同学入学只需要存一张照片，不用重新训练任何东西。剩下的问题是：$d$ 从哪来？

10.3 Siamese 网络与 triplet loss

DeepFace（Taigman et al. 2014）的做法：用一个卷积网络把每张脸编码成一个向量 $f(x)$（FaceNet 是 128 维），然后

两张图过的是同一个网络（共享参数）——“孪生网络”（Siamese network）就是这个意思，最早用于签名验证（Bromley et al. 1993）。训练目标：同一个人，$d$ 小；不同的人，$d$ 大。第 5 讲 §3.4 推导过 triplet loss（Schroff et al. 2015，FaceNet）：

以及两个”网络会钻空子”的细节：margin $\alpha$ 防止所有编码挤成一点；编码归一化到单位长度。训练需要每个人多张照片（Ng 的例子：1000 个人、共 10,000 张图），但训练用的人和以后要认的人不必是同一批——编码器在训练人群上学会的是”怎样从照片里读出身份”这种通用的本领。

选三元组：随机抽的三元组大多数”太容易”（$d(A, N)$ 本来就比 $d(A, P)$ 大出 $\alpha$ 以上，损失为 0），第 5 讲看到第 500 步时一批里 0% 的三元组还有梯度，于是用了 semi-hard 挖掘。代码 04 换了一种常用的做法（Hermans et al. 2017 的 “batch all”）：每步取 16 个人 × 每人 4 张，一个 batch 里所有合法的三元组都算，只对损失大于 0 的那些取平均——最难的那些自然包含在里面。

10.4 实验：在图像上

合成人脸（face_world.py，32×32 灰度）：身份决定脸型、肤色、发际线、眼距、眉毛、鼻子、嘴等 12 个参数；每张照片重新抽姿态（平移、±12° 旋转、缩放）、光照（整体亮度、侧光、背景）、表情（微笑、眯眼）和噪声。编码器：三个 [卷积 → BN → ReLU → 池化] + 全连接 → 32 维、单位长度，22,360 个参数。在 300 个人 × 8 张上训练 1000 步，在另外 100 个从没见过的人（每人 6 张）上测试：

（验证：2000 对同一人 + 2000 对不同人，瞎猜 0.5；阈值 $\tau$ 在训练人群上选好，原封不动用到新同学身上。）

• 像素距离几乎等于瞎猜（0.519）。这个世界比第 5 讲的难得多：背景亮度、整体增益和侧光让同一个人的两张照片在像素上差得很远（第 5 讲是 0.668）。
• triplet 编码器：新同学的验证 0.907、one-shot 识别 0.566，没有用新同学的任何照片训练。同一个人的平均 $d$ 是 0.381，不同人是 1.944（单位球面上 $d$ 最大是 4）。
• 训练人群 0.982 vs 新同学 0.907：300 个人不算多（FaceNet 用了约 800 万个人），编码器有一部分记住了训练人群。
• batch 里有损失的三元组从第 0 步的 57.9% 降到最后的 0.5%：训练越久，“难的三元组”越少——和第 5 讲一样，这就是为什么挑三元组那么重要。

10.5 把验证写成二分类

验证本来就是一个二分类问题：“这两张照片是不是同一个人？“Ng 的另一种做法：把两个编码的逐维差的绝对值当特征，训练一个逻辑回归

（DeepFace 还用过 $\chi^2$ 形式 $\frac{(f_k^{(i)} - f_k^{(j)})^2}{f_k^{(i)} + f_k^{(j)}}$。）$w_k$ 让模型自己决定哪些维度更重要；绝对值让 $\hat y$ 对两张图的顺序对称。可以只在冻结的编码器上训练这个逻辑回归，也可以把交叉熵一路反向传播进编码器，端到端地训练整个 Siamese 网络，完全不用 triplet loss。代码 04 演示 3：

• 冻结编码器上的逻辑回归和阈值法几乎一样（0.910 vs 0.907）。32 个权重里 31 个是负的（这一维差得越多越不像），所以它学到的就是”加权的距离 + 阈值”；阈值法相当于”每一维权重相同、用平方差”的特例。编码已经把信息整理好了，最后一步换什么规则差别不大。
• 端到端二分类：验证差得不多（0.890），one-shot 识别差得多（0.192 vs 0.566）。一个可能的解释（没有专门验证）：二分类损失只要求”同一个人的对”和”不同人的对”落在一个阈值的两边；识别要在 100 个人里排出谁最近，triplet loss 直接优化的正是这种相对的排序（A 离 P 比离 N 近）。这只是一个种子、一组超参数的比较，换了数据和训练细节，结论可能不同。

10.6 部署：提前算好数据库的编码

编码器训练好之后是固定的，注册照的编码永远不变——没有理由每次查询都重算。Coursera 作业 “Face Recognition” 也是这样做的：先把每个人的编码算好，存在一个字典 database 里，验证和识别都只需要编码门口拍的那一张照片。代码 04 演示 4：数据库里 1000 个人、每人 1 张注册照，50 张查询照片：

结果完全一样，计算量差近千倍。另一个数也值得注意：库里从 100 人变成 1000 人，识别准确率从 0.566 掉到 0.180（50 张查询照片，这个数本身有 ±0.05 左右的波动）——人越多，“长得像”的人越多，这就是 §10.1 说的识别比验证难。大规模系统还会用近似最近邻搜索在上亿个编码里快速找最近的（第 5 讲 §6.2）。

第 5 讲 §3.6 的提醒在这里同样适用：人脸识别涉及隐私和知情同意，也有在不同人群上错误率不同的问题。用到人脸的项目，“数据从哪里来、征得同意了吗、在不同人群上表现一样吗”是必须回答的问题。

11. 神经风格迁移 · Neural style transfer

第 5 讲 §4 讲了风格迁移的核心：内容用某一层的激活值表示，风格用同一层（或几层）激活值的 Gram 矩阵表示，固定网络参数、用梯度下降改像素。那里的”网络”是一个固定的、随机初始化的卷积层。Gatys et al. (2015) 用的是在 ImageNet 上训练好的 VGG-19。这一节回答：训练过的网络的特征有什么不同？内容层、风格层怎么选？

11.1 深层 CNN 在学什么？· What are deep ConvNets learning?

Zeiler & Fergus (2014) 的可视化方法之一：选网络里的一个单元，在整个数据集里找出让它激活最大的那些图块，看它”喜欢”什么。他们在 ImageNet 网络上看到的规律：第 1 层的单元喜欢边缘和颜色；第 2 层喜欢纹理和简单的图案；越往深，单元对应越复杂的结构——物体的部件，再到整个物体（狗、车轮、文字……）。一个原因是感受野越来越大：浅层单元只看得见几个像素，深层单元看得见大半张图。

代码 05 演示 1 在第 13 讲的源模型上（transfer_kit.pretrain_source：16 类形状、9600 张训练图，源任务测试准确率 0.720）做了同样的事：对每个单元找出最大激活最高的 20 张图，看这 20 张里最多的那一类占多少（“类别纯度”；随便挑 20 张图是 0.177）：

浅层单元对类别”不挑”（3×3 的颜色、边缘在任何形状里都有）；conv3_2 的单元大多只对某一类形状有反应（打印的例子里，有一个单元的前 20 张图全是星形）。同样结构的随机网络各层都在 0.19 左右——层次化的、和类别有关的特征是训练出来的，不是结构自带的。更系统的可视化方法（saliency map、occlusion、CAM）在第 21 讲。

对风格迁移来说，这张表给了一个直觉：浅层特征 ≈ 局部的颜色和纹理（适合描述风格），深层特征 ≈ “这里有个什么东西”（适合描述内容）。

11.2 代价函数

用 Ng 的记号：内容图 $C$、风格图 $S$、生成图 $G$。

算法：

1. 随机初始化 $G$（比如 100×100×3 的噪声），或者用”内容图 + 噪声”；
2. 用梯度下降改 $G$：$G \leftarrow G - \frac{\partial J}{\partial G}$（网络参数固定不动）。

Gatys 等人用 L-BFGS 而不是普通的梯度下降。$\alpha, \beta$ 的比例决定”像内容”和”像风格”之间的取舍（第 5 讲演示过 $w = 1, 10, 100$）。

11.3 内容代价

选一个隐藏层 $l$，内容代价是两张图在这一层的激活之差：

（Coursera 作业里的归一化常数是 $\frac{1}{4 n_H n_W n_C}$；常数只是改变了 $\alpha$ 的含义。）$l$ 怎么选？Ng 的建议是”中间的某一层”：太浅，$G$ 被逼着复刻 $C$ 的每个像素；太深，可能连 $C$ 里有什么都管不住。

代码 05 演示 2 只用内容代价，从同一张噪声图出发重建 48×48 的内容图（一座蓝墙红顶的房子），看每一层”记得”多少：

• 越浅越像原图：conv1_1 几乎完美复原（RMSE 0.000），conv3_2 的激活一样、像素却差得很远。很多张不同的图在深层看起来是”同一个东西”（Mahendran & Vedaldi 2015 系统地研究过这种”反演”）。
• 和我预想的不一样：训练过的网络的 conv3_2 连”房子在哪”都几乎不记得了（布局相关 0.186），同样结构的随机网络反而记得（0.891）。原因很可能是源任务本身：它要求”不管形状在哪、什么颜色都认出来”，训练让深层特征主动扔掉位置和颜色的信息；随机网络没学过”该忽略什么”。这正是”深层 = 内容”的另一面：深层保留的是任务关心的内容。我们的源任务只关心”是哪种形状”，所以深层对房子的布局不敏感；VGG 在 ImageNet 上学的”内容”要丰富得多。

11.4 风格代价

第 5 讲 §4.2 讲过 Gram 矩阵（Ng 叫它”风格矩阵”）：

第 $(k, k')$ 个元素衡量第 $k$ 个和第 $k'$ 个通道”在同一个位置一起出现”的程度——Ng 用的词是两个通道之间的相关（correlation）：如果”竖条纹”通道和”橙色”通道总是一起亮，这幅画的笔触就是橙色的竖条纹。对所有位置求和以后，“在哪里”被扔掉了，只剩”有哪些图案、哪些常常一起出现”。

和内容不同，风格要在多层上一起算：浅层的 Gram 矩阵抓住细的笔触和颜色，深层的抓住更大尺度的结构。Coursera 作业用 VGG-19 的 5 层，每层 $\lambda = 0.2$。

代码 05 的实现有一处改动：内容和每层风格代价都除以目标本身的大小（$\lVert a^{[l]}(C) \rVert^2$、$\lVert G^{[l]}(S) \rVert^2$），这样每一项开始时都在 1 附近，训练过的网络和随机网络的数可以放在一起比。这和 Ng 的常数一样，只是给每一项乘了一个固定的数，等价于换一组 $\alpha, \beta, \lambda$。

11.5 实验

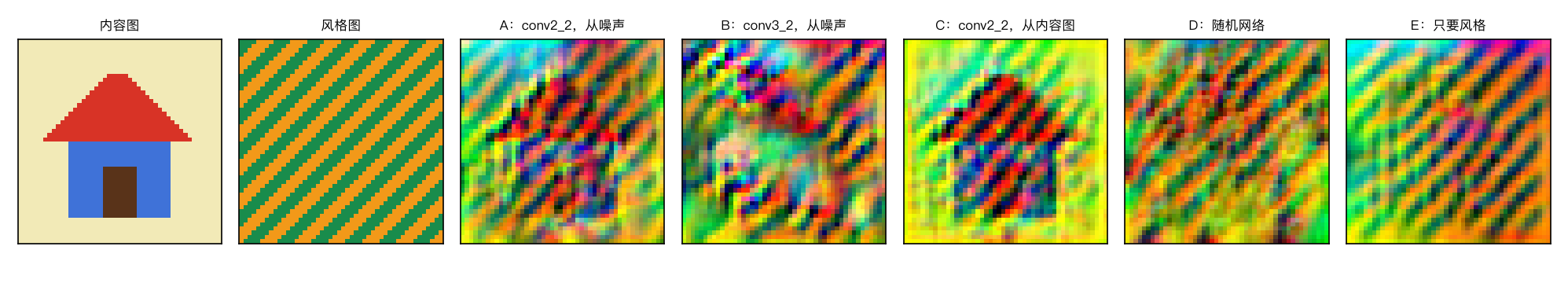

代码 05 演示 3：内容图是房子，风格图是绿 / 橙的 45° 斜条纹，风格层取全部 5 层，$\alpha = 1$、$\beta = 10$，L-BFGS 改像素，外加一个小的”总变差”（total variation）正则项（相邻像素差的平方，压住像素级的噪点；Ng 的课没讲，但很多实现都加，比如 Johnson et al. 2016）。三个和网络无关的指标：布局相关（房子还在不在）、风格色占比（像素颜色接近绿或橙的比例）、斜条纹指数（沿条纹方向和垂直方向的亮度相关之差；风格图 2.0、内容图 0）。

• A：房子的轮廓还在，墙和屋顶上长出了斜条纹。但颜色并不只是绿和橙（风格色占比 0.263）：Gram 矩阵记录的是”哪些特征一起出现”，这个小网络的特征对”到底是哪种绿”不太敏感，生成图里混进了很多别的颜色。
• B（内容层更深）：布局相关只剩 0.165，和演示 2 一致——这个网络的深层几乎不记得房子在哪，内容约束太松，生成图主要由风格决定。
• C（从内容图出发，Coursera 作业的做法）：起点就是房子，布局相关 0.973，条纹少一些（0.303）。起点会影响最后停在哪个局部最优。
• D（随机网络，第 5 讲的做法）：同样的 $\alpha, \beta$ 下风格更重（条纹指数 0.655）、内容更轻（0.419）。在这个只有两张图的小例子里，训练过的和随机的网络都”能用”，差别主要在内容和风格各占多少；“训练过”的优势要在真实照片、真实画作这种复杂得多的图上才明显。第 5 讲引用的 Ustyuzhaninov et al. (2016) 也发现，随机滤波器的统计已经能合成不少纹理。
• E（只要风格）：没有内容项，生成的是一块纹理，斜条纹指数最高（0.936）；这就是纹理合成（Gatys et al. 2015 的另一篇论文）。它的布局相关却有 0.354——只有 6×6 = 36 个块的相关，偶然达到 ±0.3 并不稀奇；所以 B 的 0.165 也应该读成”和没有内容约束差不多”。风格迁移 = 纹理合成 + 内容约束。

诚实的说明：这一组设置不是第一版。第一版用 24×24 的图、Adam 改像素、没有总变差项，五个结果全是满屏的彩色噪点（风格项的 Gram 矩阵被一堆杂乱的像素也”满足”了）。我改了三处——图放大到 48×48（让一张图里有更多位置可以平均）、换成 L-BFGS（Gatys 的做法）、加总变差项——并在草稿里试过 $\beta = 1$ 和 $10$，看到这一组才定下来。第一版的数字记录在代码 README 的”关于实验结果”里。这本身也是一个教训：风格迁移的结果对这些”工程细节”相当敏感。

12. 1D 与 3D 卷积 · 1D and 3D generalizations

卷积不只用在 2D 图像上。C4M4 的最后一个视频把它推广到 1D 和 3D：

代码 03 演示 3 按 Ng 的例子核对了形状和参数：

输出尺寸公式在每一维上照用；参数个数只取决于滤波器，和信号多长、体数据多大无关——和 2D 一样的参数共享。3D 滤波器多了一维，参数和计算量都多一个因子 $f$。

演示 3 还用 numpy 写了一个 1D 卷积（和 F.conv1d 差 5.6e-16），拿一个固定的心跳模板当滤波器，在 20 秒、25 次心跳、噪声 σ = 0.25 的合成心电图里找心跳：直接在原始信号上找峰，只对上 18 次（找到 19 个峰）；做完 1D 卷积再找峰，25 次全部对上。卷积在任何时刻都能认出同一个形状（时间上的平移等变），而且把噪声平均掉了。深度学习做的，是让网络自己学这些模板。

13. 小结 · Summary

• 分类 → 定位 → 检测：定位的输出 $y = (p_c, b_x, b_y, b_h, b_w, c_1..c_n)$，一个网络同时做分类和回归；$p_c = 0$ 时只罚 $p_c$（代码 01：错误的写法让背景图的损失从 0.0100 变成 1.3634）。关键点检测回归任意多个坐标，标注的含义必须一致（标反一半眼睛时，眼睛的误差从约 1 像素涨到约 4 像素）。
• 滑动窗口很慢；把全连接层改写成卷积层，一次前向算完所有窗口（OverFeat），结果逐数字相同。省多少取决于卷积部分的占比：Ng 的小网络 1.33 倍，VGG-16 14.29 倍。
• YOLO：$S \times S$ 网格，中心所在的格子负责，框相对格子参数化（$b_x, b_y \in [0, 1)$，$b_h, b_w$ 可以 > 1），输出 $S \times S \times B \times (5 + C)$（作业：19×19×5×85）。
• IoU ≥ 0.5 算框对（偏 1/3 个框宽就到 0.5 了）；NMS 要逐类做，阈值是”合并挨着的物体”和”留下重复框”之间的取舍。
• anchor boxes 让一个格子能报多个物体（拥挤的”车 + 人”两个都找到：0.007 → 0.410），也是形状先验（[email protected] 0.794 → 0.846）；形状相同的物体挤在一格时仍然不行。
• mAP：按分数排序、逐个判 TP / FP（IoU + 每个标注框只认领一次）、算 PR 曲线下的面积、对类别平均；重复框算 FP，插值与否、IoU 阈值都会改变数字。
• R-CNN → Fast R-CNN → Faster R-CNN：区域提议 + 逐个分类 → 共享卷积特征 → 区域提议也交给网络（RPN + anchors）。
• 语义分割：每个像素一个类别，看 mIoU；转置卷积 $n_{out} = (n - 1)s + f - 2p$，是卷积的”转置”不是”逆”，$f$ 不是 $s$ 的整数倍时有棋盘格伪影；U-Net 的跳跃连接补上边界细节（边界像素 0.773 → 0.858，内部都是 0.990）。
• 人脸：验证是 1:1，识别是 1:K（更难）；one-shot 下当成分类不行（0.032），要学相似度函数 $d$；Siamese 编码器 + triplet loss 在新同学上验证 0.907、识别 0.566；也可以在 $\lvert f_1 - f_2 \rvert$ 上做逻辑回归，或端到端用二分类训练；部署时提前算好数据库的编码（乘加差近千倍）。
• 风格迁移：$J(G) = \alpha J_{content} + \beta J_{style}$；深层单元对类别更”挑”（类别纯度 0.188 → 0.648），浅层 ≈ 纹理、深层 ≈ 任务关心的内容；内容层选中间、风格在多层上算；结果对优化器、图像大小、正则项相当敏感。
• 1D / 3D 卷积：同样的局部连接和参数共享，用在时间序列和体数据、视频上。

14. 常见误区 · Common pitfalls

1. “背景图的框标签填 0 就行。” 那 7 个数是”没有定义”，不是 0。要用掩码只罚 $p_c$（§1.2）。
2. “卷积实现滑动窗口总能大幅提速。” 只有卷积部分能共享；全连接层占大头的小网络只快 1.33 倍（§2.2）。它也不解决”框不准”。
3. “NMS 对所有框一起做。” 要逐类做，否则人会把他骑的摩托车删掉（§4.2）。
4. “IoU ≥ 0.5 说明框很准。” 偏 1/3 个框宽就是 0.5；要精确的框看 [email protected] 或 COCO 式的 mAP（§6、§7.2）。
5. “一个格子负责所有和它重叠的物体。” 只负责中心落在里面的那个；同一格的第二个物体需要 anchor（§3.3、§5）。
6. “anchor 越多越好、能解决一切拥挤。” 形状相近的物体挤在一格时 anchor 帮不上（“球 + 车”0.003，§7.3）；更细的网格同样重要。
7. “mAP 是一个数，大家都一样算。” 插值与否、IoU 阈值、重复框怎么算都会改变它（0.817 vs 0.833，0.833 vs 0.500，§6）。比较时要用同一套评估代码。
8. “转置卷积是卷积的逆运算（deconvolution）。” 它是卷积的转置，恢复形状不恢复数值（§9.2）。
9. “分割的像素准确率 97% 很高。” 全猜背景就有 82%；看 mIoU 和边界附近的准确率（§9.4）。
10. “人脸识别就是一个 K 类分类问题。” 每类一张图、类别还会变，分类方案在 one-shot 下失败（0.032）；要学相似度函数（§10.2）。
11. “每次查询都把数据库里的照片过一遍网络。” 编码要提前算好存起来（§10.6）。
12. “风格迁移的内容层越深越好 / 越浅越好。” 太浅复刻像素，太深连布局都丢；而且”深层记得什么”取决于网络在什么任务上训练过（§11.3）。

15. 练习 · Exercises

练习 1（定位的损失）。一张有摩托车的图：$y = (1, 0.3, 0.6, 0.2, 0.5, 0, 0, 1)$，网络输出 $\hat y = (0.8, 0.35, 0.55, 0.25, 0.4, 0.1, 0.1, 0.8)$。(a) 用 §1.2 的平方误差损失，算 $\mathcal{L}$。(b) 如果这是一张背景图（$y_1 = 0$），网络输出同样的 $\hat y$，$\mathcal{L}$ 是多少？(c) Fast R-CNN 损失里的 $[u \ge 1]$ 对应 (a)、(b) 里的哪个区别？

(a) 逐项平方误差：$0.04, 0.0025, 0.0025, 0.0025, 0.01, 0.01, 0.01, 0.04$，合计 $\mathcal{L} = 0.1175$。 (b) 只算第一项：$(0.8 - 0)^2 = 0.64$。 (c) $[u \ge 1]$ 是”真实类别不是背景”的指示函数：背景（$u = 0$）时框的损失乘以 0，正是 (b) 里只算 $p_c$ 那一项的做法。

练习 2（IoU）。(a) 算框 $(1, 1, 5, 4)$ 和 $(3, 2, 7, 6)$（左, 上, 右, 下）的 IoU。(b) 证明：一个框沿 $x$ 方向平移 $t$ 个框宽（$0 \le t \le 1$）后，和原框的 IoU 是 $(1 - t)/(1 + t)$；同心放大 $k \ge 1$ 倍时 IoU 是 $1/k^2$。(c) 要让 IoU ≥ 0.5，最多能平移几个框宽？最多能放大几倍？

(a) 面积 $4 \times 3 = 12$ 和 $4 \times 4 = 16$；交集 $x \in [3, 5]$、$y \in [2, 4]$，面积 4；并集 $12 + 16 - 4 = 24$；IoU $= 4/24 = 1/6 \approx 0.167$。 (b) 设框宽 $w$、高 $h$。平移后交集 $(1 - t)w \cdot h$，并集 $2wh - (1 - t)wh = (1 + t)wh$，比值 $(1 - t)/(1 + t)$。同心放大：小框完全在大框里，交集 = 小框面积 $wh$，并集 = 大框面积 $k^2 wh$，比值 $1/k^2$。 (c) $(1 - t)/(1 + t) \ge 0.5 \Rightarrow t \le 1/3$；$1/k^2 \ge 0.5 \Rightarrow k \le \sqrt 2 \approx 1.414$。和代码 01 演示 3 的表一致。

练习 3（数输出和参数）。(a) Coursera 作业的 YOLO：19×19 个格子、每格 5 个 anchor、80 个类别，输出张量多少个数？如果最后一层是从 1024 个通道到这个张量的 1×1 卷积，它有多少个参数（含偏置）？(b) Ng 的人脸关键点例子标 64 个点，再加一个”有没有脸”，输出层多少个单元？(c) Faster R-CNN 的 RPN 在每个位置用 9 个 anchor，每个 anchor 输出”是物体 / 不是物体”两个分数和 4 个框修正，RPN 在每个位置输出多少个数？

(a) $19 \times 19 \times 5 \times 85 = 19 \times 19 \times 425 = 153{,}425$ 个数。1×1 卷积：$1024 \times 425 + 425 = 435{,}625$ 个参数。 (b) $1 + 2 \times 64 = 129$ 个。 (c) $9 \times (2 + 4) = 54$ 个（论文里写作 $2k$ 个分数和 $4k$ 个坐标，$k = 9$）。

练习 4（手做 NMS）。同一类的四个框和分数：A $(0, 0, 10, 10)$ 0.9；B $(1, 1, 11, 11)$ 0.8；C $(6, 0, 16, 10)$ 0.7；D $(20, 20, 30, 30)$ 0.6。IoU 阈值 0.5，NMS 之后剩哪几个？阈值改成 0.3 呢？（提示：先算 A–B、A–C、B–C 的 IoU。）

A–B：交集 $9 \times 9 = 81$，并集 $100 + 100 - 81 = 119$，IoU $\approx 0.681$。A–C：交集 $4 \times 10 = 40$，并集 160，IoU $= 0.25$。B–C：交集 $x \in [6, 11]$、$y \in [1, 10]$，$5 \times 9 = 45$，并集 155，IoU $\approx 0.290$。D 和谁都不相交。 阈值 0.5：选 A，删 B（0.681），C（0.25）留下；再选 C（剩下的 C、D 里分数最高），D 和 C 不重叠，再选 D。剩 A、C、D。 阈值 0.3：A 删 B（0.681）；C 和 A 的 IoU 0.25 < 0.3，留下。结果还是 A、C、D。要到阈值 ≤ 0.25 时 C 才会被 A 删掉——如果 A 和 C 其实是两辆挨着的车，这就是”阈值太低会合并物体”。可以用 det_tools.nms 验证。

练习 5（AP 手算）。某一类有 4 个标注框。按分数从高到低，5 个检测的结果是 TP、FP、TP、TP、FP。(a) 写出每一步的 precision 和 recall。(b) 算不插值的 AP 和插值的 AP。(c) 如果再多给一个分数最低的 TP，两个 AP 分别变成多少？

(a) precision：1, 0.5, 0.667, 0.75, 0.6；recall：0.25, 0.25, 0.5, 0.75, 0.75。 (b) 不插值：$0.25 \times 1 + 0 + 0.25 \times 0.667 + 0.25 \times 0.75 + 0 = 0.604$。插值：往后看的最大 precision 是 1, 0.75, 0.75, 0.75, 0.6，AP $= 0.25 \times 1 + 0.25 \times 0.75 + 0.25 \times 0.75 = 0.625$。（用 det_tools.average_precision 验证：0.6042、0.6250。） (c) 第 6 个检测：precision $4/6 = 0.667$，recall 1.0，多出来的面积 $0.25 \times 0.667 = 0.167$。不插值 $0.604 + 0.167 = 0.771$；插值 $0.625 + 0.167 = 0.792$（前面几步”往后看的最大值”不变，因为 0.667 < 0.75）。即使是排在最后的 TP，也能把 recall 补到 1、显著提高 AP。

练习 6（转置卷积的尺寸）。(a) 4×4 的特征图，转置卷积 $f = 4$、$s = 2$、$p = 1$，输出多大？(b) 反过来，8×8 的图做普通卷积 $f = 4$、$s = 2$、$p = 1$，输出多大？(c) 为什么 GAN 的生成器里常用 $f = 4, s = 2, p = 1$ 而不是 $f = 3, s = 2$？

(a) $(4 - 1) \times 2 + 4 - 2 = 8$，正好放大一倍。 (b) $\lfloor (8 + 2 - 4)/2 \rfloor + 1 = 4$，正好缩小一半——两者是一对。 (c) $f = 4$ 是 $s = 2$ 的整数倍，内部每个输出像素被”盖章”的次数相同（代码 03 演示 1(d)：都是 4 次）；$f = 3$ 时是 1、2、4 交替，容易出现棋盘格伪影（Odena et al. 2016）。

练习 7（Gram 矩阵）。某一层有 2 个通道，每个通道是 2×2：通道 1 $= \begin{bmatrix} 1 & 0 \\ 2 & 1 \end{bmatrix}$，通道 2 $= \begin{bmatrix} 0 & 1 \\ 1 & 1 \end{bmatrix}$。(a) 按 §11.4 的公式（不归一化）算 $G$。(b) 把两个通道的四个位置用同一种方式打乱（比如左右翻转），$G$ 变吗？这说明了什么？(c) 如果只翻转通道 1、不翻转通道 2 呢？

(a) 拉平：通道 1 $= (1, 0, 2, 1)$，通道 2 $= (0, 1, 1, 1)$。$G_{11} = 1 + 0 + 4 + 1 = 6$，$G_{22} = 0 + 1 + 1 + 1 = 3$，$G_{12} = G_{21} = 0 + 0 + 2 + 1 = 3$。$G = \begin{bmatrix} 6 & 3 \\ 3 & 3 \end{bmatrix}$。 (b) 不变：求和不在乎位置的顺序，只要两个通道的位置对应关系不变。这就是”Gram 矩阵扔掉了位置信息，只保留哪些特征一起出现”（第 5 讲演示 1：平移 6 像素，Gram 只变 0.028）。 (c) 左右翻转后通道 1 $= (0, 1, 1, 2)$，$G_{11}$ 还是 6，但 $G_{12} = 0 + 1 + 1 + 2 = 4$——“一起出现”的关系变了，Gram 矩阵就变了。

练习 8（改代码：更细的网格，先预测再运行）。把 01_detection_basics.py 演示 5(c) 里的网格从 $S = 4$ 改成 $S = 8$（每格 4 像素；yolo_encode(o, 4, 3, 32, ...) 的第二个参数），只看 B = 1 那一行。先预测：写不进标签的物体比例会从 3.69% 变成多少？然后运行验证。更细的网格有什么代价？

$S = 8$ 时 B = 1 只丢 14 个物体（0.35%）；反过来 $S = 2$ 时丢 475 个（11.85%）。格子数变成 4 倍，两个中心落在同一格的概率大约变成 1/4 以下。代价：(1) 输出张量和最后一层的计算变大；(2) 每个格子的感受野相对物体变小、能看到的上下文变少；(3) 物体横跨的格子更多，邻居格子”也觉得是我的”的情况更多，更依赖 NMS；(4) 我们的网络有三次池化（步长 8），要输出 8×8 就得少池化一次，网络结构也要改。YOLO 用 19×19 + 5 个 anchor 是在这些因素之间的折中。

练习 9（验证与识别）。一个人脸验证系统，和”别人”比较时有 1% 的概率误判为同一人（误识率 FAR = 1%），各次比较相互独立。(a) 数据库里有 100 个人，一个库里的人来查询，他要和另外 99 个人比较，至少被误判一次的概率是多少？(b) FAR 降到 0.1% 呢？(c) 这和代码 04 演示 4 里”100 人 → 1000 人，识别准确率 0.566 → 0.180”有什么关系？

(a) $1 - 0.99^{99} \approx 0.630$。(b) $1 - 0.999^{99} \approx 0.094$。 (c) 同一个道理：识别要和库里每个人比，库越大，“长得像的别人”越多，任何一个比真身更近都会认错。所以 Ng 说识别需要比验证高得多的准确率（99.9% 甚至更高），实际系统还常用”最近的距离也要小于阈值，否则答’不认识‘“来控制误识。

练习 10（3D 卷积的参数）。(a) 一个 3D 卷积层：3×3×3 的核，64 个输入通道、128 个输出通道，有多少参数（含偏置）？和 3×3 的 2D 卷积（同样的通道数）比是几倍？(b) 一段视频 16 帧、每帧 112×112×3，用 3×3×3、same padding、64 个滤波器，输出形状是什么？

(a) $3 \times 3 \times 3 \times 64 \times 128 + 128 = 221{,}312$；2D：$3 \times 3 \times 64 \times 128 + 128 = 73{,}856$；约 3 倍（多了一个 $f = 3$ 的因子）。 (b) same padding、步长 1：16×112×112×64（时间、高、宽都不变）。这类网络（比如 C3D）用 3D 卷积同时提取空间和时间上的特征。可以用 nn.Conv3d(3, 64, 3, padding=1) 和一个形状 (1, 3, 16, 112, 112) 的张量验证。

16. 延伸阅读 · Further reading

课程材料

• Coursera Deep Learning Specialization，C4M3 “Object Detection”、C4M4 “Special Applications: Face Recognition & Neural Style Transfer”（Andrew Ng）——本讲的主线；四个编程作业 Car Detection with YOLO、Image Segmentation with U-Net、Face Recognition、Art Generation with Neural Style Transfer。
• Stanford CS230 Fall 2017 Handout 6 “Advanced Topics in Object Detection”（公开 PDF：https://web.stanford.edu/class/cs230/fall2017/files/CS230_Handout6.pdf）。
• CS230 Section 8 “Advanced Evaluation Metrics”（IoU、AP、mAP）、Section 7 “Debugging DL Projects”（U-Net 分割代码库）：https://cs230.stanford.edu/section/8、https://cs230.stanford.edu/section/7。
• Dumoulin & Visin (2016). A guide to convolution arithmetic for deep learning. arXiv. ——卷积、转置卷积的尺寸算术，带大量示意图。

检测

• Sermanet, Eigen, Zhang, Mathieu, Fergus & LeCun (2014). OverFeat: Integrated recognition, localization and detection using convolutional networks. ICLR. ——卷积实现滑动窗口。
• Redmon, Divvala, Girshick & Farhadi (2016). You only look once: Unified, real-time object detection. CVPR. ——YOLO。
• Redmon & Farhadi (2017). YOLO9000: Better, faster, stronger. CVPR. ——YOLOv2：anchor、k-means 选 anchor。
• Girshick, Donahue, Darrell & Malik (2014). Rich feature hierarchies for accurate object detection and semantic segmentation. CVPR. ——R-CNN。
• Girshick (2015). Fast R-CNN. ICCV.
• Ren, He, Girshick & Sun (2015). Faster R-CNN: Towards real-time object detection with region proposal networks. NeurIPS.
• Uijlings, van de Sande, Gevers & Smeulders (2013). Selective search for object recognition. IJCV.
• Hoiem, Chodpathumwan & Dai (2012). Diagnosing error in object detectors. ECCV.
• Everingham et al. (2010). The Pascal visual object classes (VOC) challenge. IJCV；Lin et al. (2014). Microsoft COCO: Common objects in context. ECCV. ——两套评估标准。

分割

• Long, Shelhamer & Darrell (2015). Fully convolutional networks for semantic segmentation. CVPR.
• Ronneberger, Fischer & Brox (2015). U-Net: Convolutional networks for biomedical image segmentation. MICCAI.
• Odena, Dumoulin & Olah (2016). Deconvolution and checkerboard artifacts. Distill.

人脸

• Bromley, Guyon, LeCun, Säckinger & Shah (1993). Signature verification using a “Siamese” time delay neural network. NeurIPS.
• Taigman, Yang, Ranzato & Wolf (2014). DeepFace: Closing the gap to human-level performance in face verification. CVPR.
• Schroff, Kalenichenko & Philbin (2015). FaceNet: A unified embedding for face recognition and clustering. CVPR.
• Hermans, Beyer & Leibe (2017). In defense of the triplet loss for person re-identification. arXiv. ——batch hard / batch all。

可视化与风格迁移

• Zeiler & Fergus (2014). Visualizing and understanding convolutional networks. ECCV.
• Mahendran & Vedaldi (2015). Understanding deep image representations by inverting them. CVPR.
• Gatys, Ecker & Bethge (2015). A neural algorithm of artistic style. arXiv（CVPR 2016 版：Image style transfer using convolutional neural networks）；以及同一组作者的 Texture synthesis using convolutional neural networks. NeurIPS 2015.
• Johnson, Alahi & Fei-Fei (2016). Perceptual losses for real-time style transfer and super-resolution. ECCV.

17. 下一讲预告 · Next lecture

第 15 讲：循环神经网络——语言模型、GRU 与 LSTM。 Part IV 到这里结束：卷积网络利用了图像的局部性和平移不变性，本讲最后一节看到，同样的想法可以沿时间方向用在 1D 信号上。但很多序列问题需要的不只是”局部的模板”：

• 一句话里，句首的主语决定了句尾的动词形式——依赖可以跨越很长的距离；
• 输入和输出的长度都不固定（翻译、语音识别、生成文本）；
• 我们想要一个能”一边读、一边记”的模型。

第 15 讲从循环神经网络（RNN）开始：同一组参数在每个时间步重复使用（又是参数共享，只是沿时间方向），用字符级语言模型生成合成的”恐龙名字”，再看为什么普通 RNN 记不住长距离的依赖，GRU 和 LSTM 的”门”怎样解决它。
