Lecture 12 · 卷积神经网络基础 · Foundations of Convolutional Neural Networks

对应 Maps to：Coursera Deep Learning Specialization C4M1 “Foundations of Convolutional Neural Networks”（Computer Vision、Edge Detection Example、More Edge Detection、Padding、Strided Convolutions、Convolutions Over Volume、One Layer of a Convolutional Network、Simple Convolutional Network Example、Pooling Layers、CNN Example、Why Convolutions?）；编程作业 “Convolutional Model: Step by Step”（用 numpy 实现 zero_pad、conv_single_step、conv_forward、pool_forward，选做 conv_backward、pool_backward）和 “Convolutional Model: Application”（在 SIGNS 手势数据上训练一个 CNN）。在 Fall 2025 的安排里，C4M1、C4M2 和课堂 Lecture 6（10/28）放在同一周。 依据说明：Coursera 的视频和作业不对外公开。本讲依据 C4M1 里广为人知的内容来写：6×6 图像与 3×3 垂直边缘核的例子、Sobel / Scharr 核、输出尺寸公式、“valid” 与 “same” 卷积、多通道卷积、一层卷积的记号、LeNet-5 风格的 CNN 例子、“Why Convolutions” 里的参数个数对比。视频里的具体数字是凭记忆复述的：6×6 的例子和池化的两个例子，代码算出的结果和我记得的完全一致；stride 那个 7×7 的例子有两个数对不上，讲义只用代码算出的数字（§4.3）。据我记忆，视频里有两处参数计数漏乘了输入通道数（§8.1、§9.1），讲义按公式给出正确的数，并注明视频里的写法。平移等变 / 不变的部分另外依据 Goodfellow 等人的教材第 9 章和两篇关于”CNN 对小平移不稳定”的论文（§14）。原作业用 TensorFlow / Keras 做 Application 部分，本讲义用 PyTorch；形状约定的差别在 §6.4 说明。 配套代码 Code：code/lecture12/（numpy 从零实现卷积与池化的前向、反向，和 PyTorch 逐数字对照；PyTorch 训练小 CNN；5 个脚本 + 2 个模块；最慢的 04_translation_experiment.py 约 60 秒，其余几秒到 40 秒） 预计阅读时间：3–3.5 小时（含运行代码）

0. 本讲导航 · How to read this lecture

0.1 学习目标 Learning goals

学完这一讲，你应该能够：

1. 说出全连接网络处理图像的两个问题：参数太多（第一层就爆炸），以及”同一个图案换个位置就要重新学”；并能用第 2 讲的橙色十字数据说明后者。
2. 手算一个二维卷积（深度学习里其实是互相关 cross-correlation），解释它为什么能做边缘检测、正负号代表什么、Sobel / Scharr 核和最简单的核各自好在哪里，以及为什么”把核翻不翻转”对学习没有影响。
3. 熟练使用输出尺寸公式 $\lfloor (n + 2p - f)/s \rfloor + 1$，说清 padding（valid / same）和 stride 的作用，知道 $f$ 为什么几乎总是奇数。
4. 说清多通道卷积的形状规则（滤波器的通道数 = 输入的通道数；滤波器的个数 = 输出的通道数），写出一个卷积层的前向公式和第 $l$ 层的全部记号，算出一层的参数个数，并解释它为什么和输入图像的大小无关。
5. 说清 max / average pooling 做什么、有哪些超参数、为什么没有参数；读懂 Ng 的 CONV-POOL-CONV-POOL-FC-FC-softmax 例子的形状表，知道”高宽变小、通道变多、参数集中在全连接层”这几条规律。
6. 用参数共享和稀疏连接解释卷积为什么有效；区分平移等变（equivariance）和平移不变（invariance），知道池化只带来”近似的”不变，并能用实验说明 CNN 在位置变化的数据上、在数据少的时候为什么比 MLP 好得多。
7. 用 numpy 写出卷积层、池化层的前向和反向传播（Coursera 作业的接口），并和 PyTorch 在 float64 下逐数字对上。

0.2 先修与本讲范围 Prerequisites & scope

本讲是 Part IV”卷积神经网络”的第一讲。它只讲到”一个简单的 CNN”为止：卷积和池化这两种新的层是什么、为什么这样设计、怎样从零实现，以及它们在实际数据上带来什么。更深、更现代的网络结构是第 13 讲的内容。和第 9 讲一样，每样新东西先用 numpy 写一遍、再和 PyTorch 对照；训练网络一律用 PyTorch。

0.3 本讲地图 Map

§1  为什么图像需要新的网络结构：参数爆炸；每个位置都要重新学             ← 代码 04 演示 1
§2  卷积运算：一个小核在图上滑动；互相关 vs 卷积                          ← 代码 01 演示 1、3
§3  边缘检测：垂直 / 水平、正负号、Sobel 与 Scharr、让网络自己学          ← 代码 01 演示 2；代码 02 演示 1–3
§4  padding 与 stride：valid / same、输出尺寸公式                        ← 代码 01 演示 4、5
§5  多通道卷积：RGB 图像、多个滤波器                                      ← 代码 02 演示 4
§6  一个卷积层：偏置、激活、参数个数、记号、和 PyTorch 对照                ← 代码 03 演示 1、4
§7  池化层：max / average、没有参数                                       ← 代码 03 演示 2
§8  一个完整的 CNN：Ng 的例子；合成手势上 CNN vs MLP；第一层学到了什么   ← 代码 05
§9  为什么卷积有效：参数共享、稀疏连接、等变与不变；平移实验              ← 代码 04
§10 （进阶）卷积层与池化层的反向传播                                     ← conv_numpy.py、代码 03 演示 3
§11–15  小结、常见误区、练习、延伸阅读、下一讲预告

0.4 记号 Notation（沿用第 1 讲 §0.4，本讲新增）

两套形状约定：Coursera 作业和本讲的 numpy 代码用”通道在后”（channels-last）：$(m, n_H, n_W, n_C)$；PyTorch 用”通道在前”（channels-first）：$(m, C, H, W)$，nn.Conv2d 的 weight 是 $(C_{\text{out}}, C_{\text{in}}, f, f)$。讲义正文写形状时按 Ng 的习惯写成”高 × 宽 × 通道”。

0.5 关于数字 · About the numbers

讲义里的实验数字都来自配套代码的实际输出：固定种子，PyTorch 在 CPU 上单线程运行，同一台机器上重复运行输出逐字相同（代码 03 演示 1 末尾的计时除外）。数据全部是合成的：边缘检测用几何图形，平移实验复用第 2 讲的”橙色十字”（同样的种子、同样的大小），完整 CNN 用第 9 讲的合成手势。合成数据的参数（噪声、抖动幅度）是前几讲定下的，本讲没有改动；本讲新加的几个设定（比如 §9.5 里”左边 / 右边”的划分）是写代码时一次定下的，没有为了结果去调。有几处结果和我写代码前的预想不一样（最明显的是 §3.4 的”抗噪”、§8.4 的”第一层学到了什么”和 §9.3 的”全局池化也不是严格不变”），讲义按实际结果来写，这些情况列在代码 README 的”关于实验结果”里。

1. 为什么图像需要新的网络结构 · The problem with fully connected layers on images

1.1 计算机视觉在做什么

Ng 在 C4M1 的第一个视频里列了几类视觉任务：图像分类（这张图是不是猫）、目标检测（图里的车在哪里，画出框）、神经风格迁移（把一张照片画成梵高的风格）。它们的共同点是输入是图像，而图像有两个让全连接网络很难受的特点：很大，以及同一个东西可以出现在任何位置。

1.2 问题一：参数爆炸

第 1 讲练习 2 算过：64×64 的彩色图拉平后有 12,288 个数，layer_dims = [12288, 20, 7, 5, 1] 一共 245,973 个参数，99.9% 在第一层。这还只是 64×64 的小图、20 个隐藏单元。Ng 举的例子是一张 1000×1000 的照片：拉平后有 3,000,000 个输入，第一层只要 1000 个隐藏单元，权重矩阵 $W^{[1]}$ 就是 $1000 \times 3{,}000{,}000$，30 亿个参数（代码 04 演示 1 也打印了这个数）。

参数多带来两个麻烦：一是内存和计算吃不消；二是数据不够——要把 30 亿个参数训练好而不过拟合，需要的数据量难以想象（第 6 讲）。

1.3 问题二：每个位置都要重新学

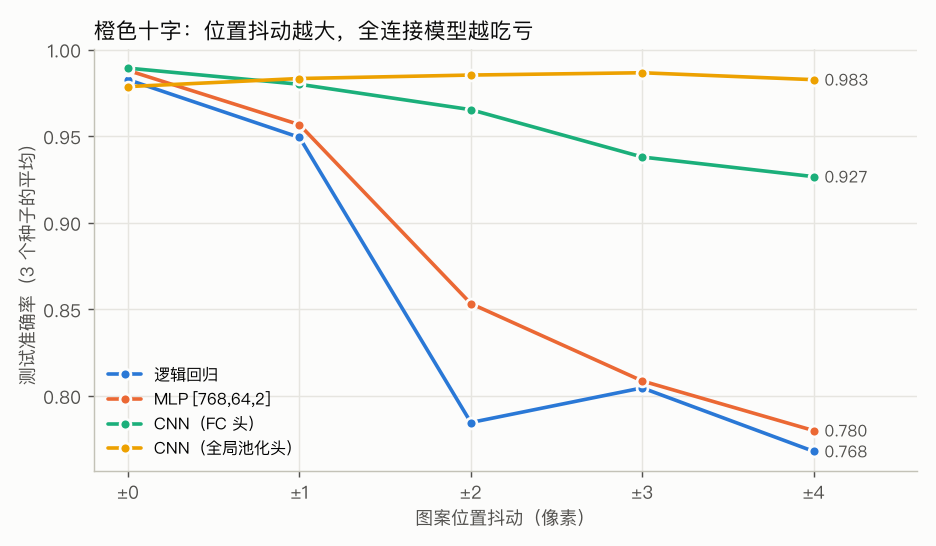

第二个问题更本质。回忆第 2 讲 §9.3 的实验：逻辑回归在”橙色十字 vs 其他”上学到一个固定位置的模板，十字的位置抖动越大，它越不灵：

第 2 讲在那里留了一句话：“要识别任何位置的十字，需要隐藏层或卷积（第 12 讲）。“隐藏层真的能解决吗？先预测一下，§9.4 会给出答案：一个有 49,346 个参数的 MLP，在抖动 ±4 时测试准确率只有 0.780，比逻辑回归好不了多少。

原因是全连接网络把每个像素当作一个独立的输入维度。“十字的横杠在第 5 行”和”十字的横杠在第 7 行”，对它来说是两个毫无关系的输入模式，它得分别学会。第 6 讲 §6.4 用”随机平移”的数据增强救了 32×32 的白天 / 黑夜网络，第 9 讲的合成手势在平移 ±2 像素下让 MLP 吃尽苦头，第 4 讲 §5.2 的条纹任务上深网也没占到便宜——那几处都指向同一个原因：全连接网络不知道”同一个检测器可以在每个位置复用”。

1.4 两个先验：局部性与平移

人看图时用了两条”常识”，全连接网络都没用上：

1. 局部性（locality）：要判断”这里有没有一条竖边”，只需要看这个位置附近的几个像素，不需要看整张图。
2. 平移（translation）：竖边在左上角是竖边，在右下角也是竖边；猫往右挪两个像素还是猫。所以”检测竖边”的那组权重，应该在每个位置都一样。

把这两条写进网络的结构，就得到卷积：一个小的权重模板（只看局部），在整张图上滑动（每个位置用同一组权重）。第 1 讲 §3.3 把这叫作归纳偏置（inductive bias）——归纳偏置对了，网络用更少的参数、更少的数据就能学会。本讲的后半部分（§8、§9）会用实验把这句话变成具体的数字。

2. 卷积运算 · The convolution operation

2.1 一个 3×3 的核在图上滑动

Ng 的第一个例子：一张 6×6 的灰度图（每个数是一个像素的亮度），和一个 3×3 的核（kernel，也叫滤波器 filter）：

图像 (6×6)                    核 (3×3)            输出 (4×4)
   3   0   1   2   7   4        1   0  -1          -5   -4    0    8
   1   5   8   9   3   1        1   0  -1         -10   -2    2    3
   2   7   2   5   1   3        1   0  -1           0   -2   -4   -7
   0   1   3   1   7   8                           -3   -2   -3  -16
   4   2   1   6   2   8
   2   4   5   2   3   9

规则只有一句：把核盖在图像的一个 3×3 区域上，对应位置相乘，全部加起来，得到输出的一个数。左上角：

然后核向右滑一格，算下一个数（$-4$）；滑到最右边，再往下一行……6×6 的图上，3×3 的核能放 $4 \times 4 = 16$ 个位置，所以输出是 4×4。代码 01 演示 1 把这 16 个数都算了一遍（和我记得的 Ng 视频里的结果一致），PyTorch 的 F.conv2d 给出完全相同的数（差 0）。

2.2 公式

把输入记成 $a$、核记成 $w$（$f \times f$），输出位置 $(i, j)$ 的值是：

和全连接层的 $z = w^\top x + b$ 对比，区别只有两点：(1) 这里的 $x$ 只是图像的一小块；(2) 同一个 $w$ 在所有位置重复使用。这两点就是 §1.4 那两条常识。它们后来有专门的名字：稀疏连接和参数共享（§9.1）。

2.3 深度学习的”卷积”其实是互相关

如果你学过信号处理或数学里的卷积，会发现上面的公式少了一步：数学上的卷积要先把核旋转 180°（上下翻、左右翻），再滑动相乘相加：

深度学习框架省掉了这个翻转，实际算的是互相关（cross-correlation），但大家约定俗成地仍叫它”卷积”。代码 01 演示 3 验证了两件事：

1. 在左亮右暗的图上，互相关给出 $+30$，真正的卷积给出 $-30$；真正的卷积 = “核旋转 180° 后的互相关”（差 0）。
2. 为什么这不影响学习：用一个不对称的”真”核 $K$ 做真正的卷积，造出目标输出；再用最小二乘去拟合一个互相关核 $w$。学到的 $w$ 和”$K$ 旋转 180°“的差只有 2.7e−15（舍入误差），和 $K$ 本身差 5.00。

核里的数是学出来的：网络只会学出一个”翻转过的核”，能表示的函数一模一样。翻转的好处是让卷积满足结合律 $(A * B) * C = A * (B * C)$，这在信号处理里很有用，在神经网络里用不上。所以读论文时看到 convolution，几乎总是指互相关。

3. 边缘检测 · Edge detection

3.1 垂直边缘

为什么 Ng 用 [[1, 0, −1]] × 3 这个核？看它在一张”左半边亮（10）、右半边暗（0）“的图上做了什么（代码 01 演示 2）：

10 10 10  0  0  0                     0  30  30   0
10 10 10  0  0  0      ⋆   1 0 -1     0  30  30   0
10 10 10  0  0  0          1 0 -1  =  0  30  30   0
10 10 10  0  0  0          1 0 -1     0  30  30   0
   ……（共 6 行）

这个核算的是”左边一列之和 − 右边一列之和”。核落在全亮或全暗的区域里，左右相等，输出 0；只有跨在亮暗交界上时，输出才不为 0（30 − 0 = 30）。输出中间那条”亮带”就是检测到的竖边。它有 2 列宽，只是因为图太小；在 1000×1000 的照片上它就是一条细线。

3.2 正负号：亮到暗，还是暗到亮

把图左右翻过来（左暗右亮），输出变成 $-30$。正负号表示亮度变化的方向：正的是”从左到右由亮变暗”，负的是”由暗变亮”。如果只关心”有没有边”，可以取绝对值。

3.3 水平边缘，以及中间的过渡值

把核转置成 [[1, 1, 1], [0, 0, 0], [−1, −1, −1]]，就是水平边缘检测器（上面一行之和 − 下面一行之和）。Ng 的第二个例子是一张”左上、右下亮”的图：

10 10 10  0  0  0                     0    0    0    0
10 10 10  0  0  0      ⋆   1  1  1    30   10  -10  -30
10 10 10  0  0  0          0  0  0  = 30   10  -10  -30
 0  0  0 10 10 10         -1 -1 -1     0    0    0    0
   ……

最左边的 30：上亮下暗；最右边的 $-30$：上暗下亮。中间的 10 和 $-10$ 是过渡值：核的 3 列一部分落在左边的块、一部分落在右边的块上，正负抵消了一部分。在大图上这种过渡区只占很窄的一条。同一张图用垂直核，找到的是中间那条竖直分界线（上半段 30、下半段 $-30$）。一个核只对一种方向的边敏感——想同时找横的、竖的、斜的边，就需要好几个核，这正是卷积层有很多滤波器的原因（§5.3）。

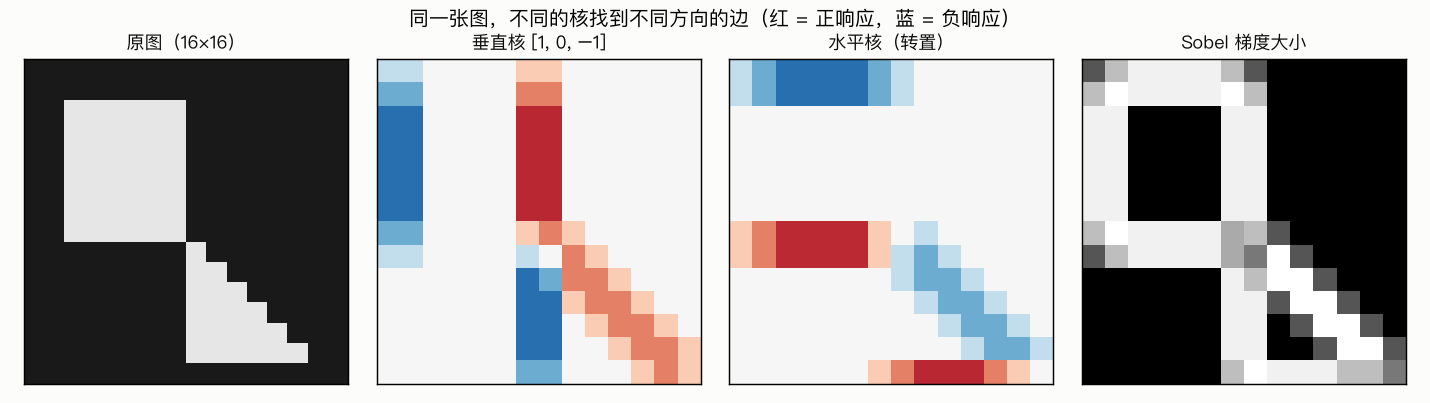

代码 02 演示 1 在一张有矩形和三角形的 16×16 图上把几种核都用了一遍：

垂直核只看到矩形的左右两条边（左边负、右边正，响应 $\pm 2.4$ = 亮度差 0.8 × 3 个像素），水平核只看到上下两条边；三角形的 45° 斜边同时出现在两张图里，强度较弱——斜边既有左右的亮度变化，也有上下的。把两张图合起来 $\sqrt{g_x^2 + g_y^2}$，就得到不分方向的”边的强度”。这是深度学习之前计算机视觉的典型做法：人来设计一组核，算出边、角、纹理，再交给分类器。

3.4 Sobel 与 Scharr：好在哪里？

Ng 提到另外两个常用的垂直边缘核：

它们给中间一行更大的权重。Ng 的说法是这样”也许更稳健一些”。稳健在哪里？代码 02 演示 2 做了两个测试：

(a) 噪声：一条笔直的竖边 + 独立的像素噪声（200 张 20×20 的图），比较”边上的平均响应 / 平坦区域响应的标准差”：

最简单的核信噪比最高。这在意料之外，但理由很简单：信号正比于一列权重之和 $\sum a$，独立噪声的标准差正比于 $\sqrt{\sum a^2}$；权重相等时这个比值最大（最后一列几乎相同，说明实测和这个理论完全吻合）。所以”Sobel 更抗噪”并不准确。

(b) 方向：斜着的条纹（周期 5 像素，0°–90° 共 19 个方向），用 $g_x$、$g_y$ 估计条纹的方向，看误差：

中间加权让核在各个方向上的表现更一致（更”各向同性”）；Scharr 的 3 : 10 : 3 正是为这个目标优化出来的。结论：没有”最好的核”，只有”对某个目标最好的核”。手工设计时得先想清楚目标；而神经网络的做法是——

3.5 让网络自己学这 9 个数

Ng 在 “Edge Detection” 视频的最后说：与其让计算机视觉研究者手工挑这 9 个数，不如把它们当成参数，用反向传播学出来；网络可能学到 45°、70° 的边缘检测器，或者人想不到的东西。代码 02 演示 3 试了两种情形：

(a) 有目标：20 张灰度图，目标 = Sobel 核的输出；一个随机初始化的 3×3 卷积层，均方误差 + Adam。

卷积核就是普通的参数，梯度下降能把它调成任何需要的样子。当然这是”作弊”：我们直接告诉了它目标输出。

(b) 只给任务：12×12 的图里有一根 5 像素长的竖条或横条（位置随机、噪声 0.3）；模型是”1 个 3×3 滤波器 → ReLU → 全局最大池化 → 逻辑回归”。三个种子的测试准确率 0.886、0.888、0.878，学到的核：

种子 0                  种子 1                  种子 2
-0.27 -0.36  1.29       1.12 -0.30 -0.12      -0.23 -0.28  1.18
-0.21 -0.24  1.21       1.02 -0.21 -0.11      -0.18 -0.21  1.13
-0.06 -0.47  1.34       1.15 -0.35 -0.06      -0.05 -0.40  1.23

三个都是竖线检测器：一列 3 个大的正权重（1.02 到 1.34），其余是负的。它不是”边缘”检测器，而是”线条”检测器，因为这个任务里的图案本来就是 1 像素宽的线——网络学到的特征由数据和任务决定。亮的那一列在左边还是右边无所谓，后面是全局最大池化，只问”整张图里最大的响应有多大”。一个横线检测器同样能完成任务（“响应小”就说明是横条），这次三个种子碰巧都选了竖线。§8.4 会看一个真正训练好的 CNN 第一层学成了什么样。

4. Padding 与 Stride

4.1 不补 0 的两个问题

$n \times n$ 的图用 $f \times f$ 的核，输出是 $(n - f + 1) \times (n - f + 1)$。Ng 指出这有两个问题（代码 01 演示 4）：

(1) 图像越卷越小。32×32 的图连续叠卷积层：

5×5 的核每层少 4 个像素，第 8 层就放不下了。第 13 讲的网络动辄几十上百层，不可能这样一路缩下去。

(2) 边缘的信息被”冷落”。6×6 的图、3×3 的核，每个像素被多少个窗口用到：

不补 0（输出 4×4）        补 1 圈 0（输出 6×6）
 1  2  3  3  2  1          4  6  6  6  6  4
 2  4  6  6  4  2          6  9  9  9  9  6
 3  6  9  9  6  3          6  9  9  9  9  6
 3  6  9  9  6  3          6  9  9  9  9  6
 2  4  6  6  4  2          6  9  9  9  9  6
 1  2  3  3  2  1          4  6  6  6  6  4

角上的像素只被用 1 次，中间的被用 9 次。在图像四周补一圈 0（zero padding）之后，角上的像素被用 4 次，原来的边缘不再那么吃亏（补的 0 本身不携带信息）。

4.2 Valid 与 Same

• valid 卷积：不补 0，$p = 0$，输出 $(n - f + 1)$。
• same 卷积：补 $p$ 圈，让输出和输入一样大：$n + 2p - f + 1 = n \Rightarrow p = \dfrac{f - 1}{2}$。$f = 3$ 时 $p = 1$，$f = 5$ 时 $p = 2$。

$f$ 是偶数时 $p$ 不是整数，没法两边对称地补。代码 01 演示 4 里 PyTorch 的 padding='same' 遇到 $f = 4$ 时只好上 / 左补 1 圈、下 / 右补 2 圈（和手动这样补的结果差 0）。这是 Ng 说”$f$ 几乎总是奇数”的第一个原因；第二个原因是奇数的核有一个中心像素，可以说”这个滤波器在哪个位置”。最常见的是 3×3，其次是 1×1、5×5、7×7。

4.3 Stride

stride（步长）是核每次滑动的格数。步长为 $s$ 时，输出大约缩小为 $1/s$。Ng 讲 stride 用的是一张 7×7 的数字图、一个 3×3 的核、步长 2（代码 01 演示 5；视频里的具体数字我凭记忆写的，有两个输出和我记得的对不上，可能是我记错了图里的某个数——下面只列代码算出的、和 PyTorch 一致的结果）：

图像 (7×7)                核          步长 2 的输出 (3×3)
2 3 7 4 6 2 9           3 4 4          91  100   88
6 6 9 8 7 4 3           1 0 2          69   91  117
3 4 8 3 8 9 7          -1 0 3          44   72   74
7 8 3 6 6 3 4
4 2 1 8 3 4 6
3 2 4 1 9 8 3
0 1 3 9 2 1 4

4.4 输出尺寸公式

把 padding 和 stride 合起来：

为什么是这个式子？补 0 之后边长是 $n + 2p$，核的左边缘可以放在 $0, s, 2s, \dots$，只要右边缘不出界（左边缘 $\le n + 2p - f$），这样的位置共有 $\lfloor (n + 2p - f)/s \rfloor + 1$ 个。向下取整的意思是：最后一步如果放不下一个完整的核，就不算这个位置。代码 01 演示 5 用三种方式核对了公式：

$n = 6, f = 3, s = 2$ 那一行：窗口的左边缘在第 0、2 列，覆盖第 0–4 列，第 5 列在这一层完全没被用到。设计网络时最好让尺寸整除，或者用 padding 补齐。

Ng 的”简单 CNN 例子”（Simple Convolutional Network Example）就是表里那三行：$39 \times 39 \times 3$ → 10 个 3×3 的滤波器 → $37 \times 37 \times 10$ → 20 个 5×5、步长 2 → $17 \times 17 \times 20$ → 40 个 5×5、步长 2 → $7 \times 7 \times 40$，拉平成 1960 个数，再接逻辑回归或 softmax。注意高宽越来越小、通道越来越多——§8 会再看到这条规律。

5. 多通道卷积 · Convolutions over volume

5.1 RGB 图像要用 3 层的滤波器

彩色图是 $n \times n \times 3$ 的一个”体”。对它做卷积，滤波器也必须是 $f \times f \times 3$：滤波器的通道数必须等于输入的通道数。在每个位置，滤波器把 $f \cdot f \cdot 3$ 个像素值乘上 $f \cdot f \cdot 3$ 个权重，全部加起来得到一个数。所以不管输入有几个通道，一个滤波器产生的是一张二维的特征图：

5.2 每个通道的权重可以不同

为什么不先把三个通道加起来变成灰度图再卷积？代码 02 演示 4 构造了一个例子：6×6 的图，左半边红 (200, 50, 50)、右半边绿 (50, 200, 50)，两种颜色的 R + G + B 一样，“亮度”差不多。两个 3×3×3 的滤波器：

• 滤波器 0：只在 R 那一层放垂直核，G、B 两层全是 0 →“红色通道的竖边”；
• 滤波器 1：三层都放垂直核 → 相当于先把三个通道加起来再找边。

在一张黑白照片里这条边是看不见的。滤波器对各个通道的权重不同，它就能学出”红色的竖边""橙色的斑块”这样的检测器。第 2 讲 §9.2 的逻辑回归模板里”R 正、B 负”的十字核心，就是一个只在一个位置工作的颜色检测器；卷积层让它在每个位置都能工作。

5.3 多个滤波器 → 多个输出通道

一个滤波器找一种特征，$n_C'$ 个滤波器就得到 $n_C'$ 张特征图，叠成一个新的”体”：

演示 4 里两个滤波器给出 $4 \times 4 \times 2$ 的输出，这一层有 $2 \times (3 \cdot 3 \cdot 3 + 1) = 56$ 个参数。通道（channel）这个词也因此有了更一般的意思：输入层的通道是颜色，后面各层的通道是”不同的特征”。有些书把它叫作深度（depth），Ng 提醒说容易和”网络的深度”混淆，所以他用”通道”。

6. 一个卷积层 · One layer of a convolutional network

6.1 和全连接层一一对应

一个卷积层就是：$n_C^{[l]}$ 个滤波器各做一次卷积，加上各自的偏置（一个实数，加到整张特征图上），再过一个激活函数（通常是 ReLU）：

和第 4 讲的 $Z^{[l]} = W^{[l]} A^{[l-1]} + b^{[l]}$ 一模一样，只是”矩阵乘法”换成了”卷积”。写成一个输出值：

这就是 Coursera 作业里 conv_single_step 做的事：一个小方块和一个滤波器逐元素相乘、求和、加偏置。conv_forward 只是在样本、行、列、滤波器四个方向上循环调用它。

6.2 参数个数与输入大小无关

Ng 的问题：“一层里有 10 个 3×3×3 的滤波器，这一层有多少参数？“每个滤波器 27 个权重 + 1 个偏置，共 $10 \times 28 = 280$。代码 03 演示 4 把同一个 nn.Conv2d(3, 10, 3) 用在不同大小的输入上：

参数个数和输入图像多大无关：同一组滤波器在每个位置重复使用，图再大也只是”多滑几步”。这让卷积网络不容易过拟合，也让同一个网络可以处理不同大小的图（第 14 讲的检测、分割会用到这一点）。但要注意计算量随输入变大（224×224 时是 16×16 时的 251 倍）：卷积省的是参数，不省计算。第 13 讲的 MobileNet 会专门想办法省计算。

6.3 记号

Ng 给第 $l$ 层定的记号（代码 03 演示 4 以 $f = 3, p = 1, s = 1$、输入 32×32×3、10 个滤波器为例打印了每一项）：

两条最容易记混的规则：滤波器的通道数 = 上一层的通道数 $n_C^{[l-1]}$；滤波器的个数 = 这一层的通道数 $n_C^{[l]}$。

6.4 从零实现，和 PyTorch 对照

conv_numpy.py 按 Coursera 作业的接口实现了 zero_pad、conv_single_step、conv_forward（四重循环）和向量化的 conv_forward_fast（把所有小方块取出来、一次 einsum 算完，就是第 5 讲代码 03 里 im2col 的想法）。代码 03 演示 1 在 6 组不同的 $(f, p, s, \text{通道数})$ 下比较三种写法，最大差不超过 2e−14（float64 的舍入误差）：PyTorch 的 F.conv2d 做的正是这个四重循环，框架没有魔法。

两个实际的坑：

• 形状约定。numpy（Coursera）是 $(m, n_H, n_W, n_C)$、W 是 $(f, f, n_{C,\text{prev}}, n_C)$；PyTorch 是 $(m, C, H, W)$、weight 是 $(C, C_{\text{prev}}, f, f)$。转换要用 transpose（换轴的顺序），不能用 reshape。演示 1 故意让 $H = W = C = 4$：用 reshape 时形状完全对得上、程序不报错，但输出的最大差是 10.48——每个数都被放错了位置。这和第 1 讲 §3.5、第 9 讲 §4.3 是同一类”不报错只给错数字”的 bug。
• 速度。四重循环比 PyTorch 慢几百到上千倍（我的机器上一次是约 600 倍，计时每次不同），向量化写法只慢约 2 倍。循环版用来看懂，训练网络用 PyTorch。

7. 池化层 · Pooling layers

7.1 Max pooling

除了卷积层，CNN 里还常用池化层（pooling layer）来缩小特征图。最常见的是 max pooling：把图分成 $f \times f$ 的小块（步长 $s$），每块只留最大的数。Ng 的例子（代码 03 演示 2）：

输入 4×4            f = 2, s = 2：max       average
1  3  2  1            9  2                3.75  1.25
2  9  1  1            6  3                3.75  2.00
1  3  2  3
5  6  1  2

直觉：把特征图里的一个数理解成”这里有没有某个特征”（比如一个竖边、一只猫眼）。max pooling 问的是”这个区域里有没有”——只要特征在小块的某处出现（响应大），池化之后它还在；它在小块里的哪一格，被丢掉了。Ng 也坦白说，大家用 max pooling 的主要原因是它在实践中效果好，“有没有”的解释只是一种直觉。

窗口可以重叠：Ng 的第二个例子是 5×5 的输入、$f = 3$、$s = 1$，输出 3×3 = [[9, 9, 5], [9, 9, 5], [8, 6, 9]]。输出尺寸用的是同一个公式 $\lfloor (n + 2p - f)/s \rfloor + 1$。

7.2 池化的几个性质

1. 每个通道单独做：输入 $n_H \times n_W \times n_C$，输出 $n_H' \times n_W' \times n_C$，通道数不变。演示 2 里只改输入的第 0 个通道，输出只有第 0 个通道变了。
2. 没有要学的参数：nn.MaxPool2d(2) 的参数个数是 0。只有超参数 $f$、$s$，以及 max 还是 average。最常见的是 $f = 2, s = 2$（高宽减半），有时用 $f = 3, s = 2$；池化通常不补 0。反向传播时梯度只是”穿过”它（§10.2）。
3. average pooling 取平均。中间层里现在很少用它，但网络的最后常用全局平均池化把每个通道的整张图压成一个数（第 13 讲）。

因为池化没有参数，Ng 数层数时把”一个 CONV 层 + 它后面的 POOL 层”算作一层（§8.1）。演示 2 的最后把 pool_forward 的循环版、向量化版和 F.max_pool2d / F.avg_pool2d 对照，差别都在 1e−16 以内。

8. 一个完整的 CNN · A simple CNN

8.1 Ng 的例子（LeNet-5 风格）

Ng 在 “CNN Example” 视频里画的网络（他说它的灵感来自 LeCun 的 LeNet-5，第 13 讲会讲原版）：32×32×3 的输入（比如手写数字识别），CONV1（5×5，步长 1）→ POOL1（2×2 max）→ CONV2（5×5，16 个）→ POOL2 → 拉平 → FC3（120）→ FC4（84）→ softmax（10 类）。代码 05 演示 1 用 PyTorch 搭出来，逐层打印（CONV1 用 8 个滤波器，和视频里那张表一致）：

关于视频里那张表：据我记忆，视频里的参数一列写的是 208、416、48001、10081、841——CONV 层漏乘了输入通道数（$(5 \cdot 5 + 1) \times 8 = 208$），全连接层的偏置只算了 1 个。学员论坛上对此有不少讨论。按公式，CONV1 应该是 $8 \times (5 \cdot 5 \cdot 3 + 1) = 608$，以上表为准。

这张表有三条规律，几乎所有经典 CNN 都符合：

1. 高宽一路变小，通道数一路变多：32×32×3 → 28×28×8 → 14×14×8 → 10×10×16 → 5×5×16。空间细节逐渐被”压缩”，换成越来越多的特征通道；最后拉平成 400 个数交给全连接层。
2. 激活值的个数大体在变少（3,072 → 6,272 → 1,568 → 1,600 → 400 → 120 → 84 → 10），但不必单调；一层之内降得太猛通常不是好设计。
3. 参数几乎都在全连接层：卷积层合计 3,824 个，全连接层 59,134 个，占 94%；仅 FC3 就有 48,120 个。卷积层用很少的参数做了大部分”看图”的工作。这也是后来的网络（第 13 讲）想办法缩小、甚至去掉大的全连接层的原因。

常见的模式是 CONV → POOL → CONV → POOL → FC → FC → FC → softmax，或者几个 CONV 叠在一起再接一个 POOL。Ng 给的建议是：不要自己从零发明结构，先看别人在类似问题上用了什么（第 13 讲）。

8.2 在合成手势上：CNN vs MLP

Coursera 作业 “Convolutional Model: Application” 在 SIGNS 手势照片（64×64×3）上训练一个小 CNN。据我所知，新版作业的结构大致是 CONV2D（8 个 4×4，same）→ ReLU → MAXPOOL（8×8，步长 8）→ CONV2D（16 个 2×2，same）→ ReLU → MAXPOOL（4×4，步长 4）→ 拉平 → 6 类 softmax（细节可能和作业有出入）。我们没有原始照片，继续用第 9 讲的合成 16×16 手势（平移 ±2 像素、左右手、光照、噪声），按同样的思路搭一个更小的 CNN（代码 05 演示 2）：

和第 9 讲作业的 MLP [256, 25, 12, 6] 比较：同样的优化器、同样的训练轮数（Adam、lr 0.001、batch 32、60 个 epoch，和第 9 讲代码 05 演示 2 相同，没有为 CNN 调过任何参数），各 3 个种子：

• MLP 种子 0 的 dev 准确率 0.872，和第 9 讲代码 05 演示 2 打印的完全一样（同样的数据、初始化、训练循环），说明对照是公平的。
• 小 CNN 的参数只有 MLP 的 41%，不调参，test 0.923；第 9 讲花 24 次训练调出来的大 MLP 是 0.867。
• 两者都几乎记住了训练集（1.000、0.994），差别全在泛化。这是第 6 讲 §3.1 basic recipe 里”换一个更合适的架构”可以同时降低方差的例子。

一个细节：MLP 的输入照第 9 讲做逐像素标准化，CNN 的输入用整个通道共用的均值和标准差。卷积的想法是”同一个检测器在每个位置做同样的事”，如果每个像素先被减去不同的均值，同一个图案出现在不同位置时进入网络的数字就不一样了（cnn_tools.hand_sign_tensors 的注释）。

8.3 数据少的时候

代码 05 演示 3 只用训练集的前 $m$ 张，每个 $m$ 都训练约 2040 步（$m = 1080$ 时就是 60 个 epoch，和上表相同），在同一个 1000 张的 test 上评估：

换个方向读这张表：CNN 用 150 张（0.700）比 MLP 用 400 张（0.662）还好；CNN 用 400 张（0.848）和 MLP 用全部 1080 张（0.856）只差 0.008。粗略地说，在这个任务上 CNN 只需要 MLP 约三分之一的数据。MLP 要分别学会”手指在第 3 列""手指在第 4 列”……而 CNN 的滤波器在一个位置学到的东西自动用在所有位置上，参数共享相当于把每张训练图”复制”到了许多位置。这和第 1 讲 §4.3”小数据区间里，先验知识更重要”是同一个道理——只不过这次先验写在网络结构里，而不是手工特征里。

8.4 第一层学到了什么？

课上常说”CNN 的第一层学出边缘检测器”，依据是 Zeiler & Fergus (2014) 等人对 ImageNet 上大网络的可视化。我们的小网络呢？代码 05 演示 4 取出上面训练好的 CNN（种子 0）第一层的 8 个 3×3 滤波器，和几种教科书的核（竖边、横边、两种斜边、竖线、横线、中心 − 周围、均匀）比较余弦相似度：

结果要说得谨慎：

• 明确像边缘检测器的只有 1 个（#4，像斜边，$|\cos| = 0.88$）；
• 3 个是”亮度型”（#2、#3、#5）：权重几乎同号，相当于把小块求个加权平均。其中 #3 的权重几乎全为负、偏置为正，它在暗的地方输出大——是一个”背景检测器”（图里第二行的 #3 只在背景上亮）；
• 其余 4 个是几种模式的混合，比如一侧正一侧负，但不像任何教科书的核。

为什么不是教科书式的干净边缘检测器？16×16 的合成手势很简单（亮的手指 + 暗的背景 + 噪声），8 个滤波器、60 个 epoch，网络只需要”够用”的特征；而且后面还有第二层卷积，可以把这些”亮度型”和”混合型”特征组合成它需要的任何东西。第 1 讲 §2.3 也看到过：网络学到的表示往往是分布式的，不一定一个单元对应一个人能命名的概念。真正漂亮的边缘检测器通常出现在用大量自然图像训练的大网络里（第 21 讲讲可视化）。

9. 为什么卷积有效 · Why convolutions?

9.1 参数共享与稀疏连接

Ng 在 “Why Convolutions?” 里的例子：32×32×3 的输入，6 个 5×5 的滤波器，输出 28×28×6。代码 04 演示 1：

全连接需要约 1400 万个参数（$3072 \times 4704$ 个权重加 4704 个偏置），卷积只要 $6 \times (5 \cdot 5 \cdot 3 + 1) = 456$ 个。（据我记忆，视频里这里算的是 $6 \times (5 \cdot 5 + 1) = 156$，同样漏乘了输入的 3 个通道。）Ng 给了两个理由：

1. 参数共享（parameter sharing）：一个在图像某处有用的特征检测器（比如竖边检测器），在别处很可能也有用。同一个 5×5×3 的滤波器在全部 28×28 个位置上重复使用，而不是每个位置各学一套。
2. 稀疏连接（sparse connections）：每个输出值只依赖输入里的一个小方块（75 个数），其余 2,997 个输入对它没有影响。

参数少，需要的数据就少、也不容易过拟合（§8.3 已经看到了）。但更重要的是 Ng 提到的第三点：卷积的结构让网络更容易捕捉平移不变性——一只猫往右挪几个像素还是猫。这句话需要说得更准确一些。

9.2 等变：卷积层跟着平移

平移等变（translation equivariance）的意思是：输入平移多少，输出就跟着平移多少。

这是参数共享的直接结果：每个位置用同一个滤波器，图案搬到哪里，同样的响应就出现在哪里。代码 04 演示 2 用一个随机权重（没训练过）的两层 CNN（CONV → ReLU → POOL → CONV → ReLU → POOL → 全局 max），把黑底上的一个 7×7 十字平移若干像素，量每一级表示的相对变化 $\lVert F(\text{平移后}) - F(\text{原图}) \rVert / \lVert F(\text{原图}) \rVert$：

最后一列：卷积层的输出和”把原输出平移同样距离”完全相等（误差 0）。所以 CNN 的第一层不需要为每个位置单独学”这里有一段十字的竖杠”。

但等变不是不变。平移 1 个像素，CONV1 的输出整体搬了家，和原来比变化了 0.546（像素本身变化了 0.651）。如果后面直接接一个全连接层，它看到的仍然是”另一个位置的图”——和 MLP 面对的问题一样。

9.3 池化：近似的、局部的不变

同样平移 1 个像素，POOL1 之后的变化是 0.472，POOL2 之后是 0.392，一级比一级小：2×2 的 max pooling 只问”这个小块里有没有”，图案在小块里挪一格，结果可能不变。这是近似的、局部的平移不变（invariance）。

表里还有一个我原先没想到的结果：即使最后取全局最大值（整张图只问”有没有”），对 1 个、3 个像素的平移也会变化约 0.17；只有平移 2 的倍数时才是 0。原因在中间那个步长 2 的池化：奇数平移和它的 2×2 格子对不齐，POOL1 就不再是”原来的图挪了一下”（偶数平移时 POOL1 是精确等变的），后面的层看到的就是不同的数。平移 4 像素时的 0.020 来自边界：十字的响应碰到了 8×8 特征图的边缘，补 0 的效果不同。这个”小平移也会改变 CNN 的输出”的现象在大网络上同样存在，Azulay & Weiss (2019) 和 Zhang (2019) 专门研究过它：下采样（步长 > 1 的池化或卷积）破坏了严格的等变。

所以准确的说法是：卷积层是等变的；池化（下采样）带来近似的不变，同时也破坏了严格的等变。 CNN 对位置变化的容忍，来自”等变的特征 + 逐级丢掉位置信息”。这种”近似”在实践中有多有用？下面看训练好的网络。

9.4 核心实验：橙色十字的位置抖动

回到 §1.3 的问题。代码 04 演示 3 用和第 2 讲 §9.3 同一份数据（训练 1000 张、测试 500 张，像素 / 255），训练四个模型，每个都用 Adam lr 0.001、batch 32、40 个 epoch，各 3 个种子：

测试准确率（3 个种子的平均）：

逐行读：

• ±0 时四个模型不分上下（0.979–0.989）：位置固定的问题，固定位置的模板就能做好。卷积的优势恰恰体现在”位置会变”上。
• 逻辑回归从 0.983 掉到 0.768，和第 2 讲用梯度下降得到的 0.986 → 0.764 几乎一样（±2 比 ±3 还低一点，是数据的随机波动）。
• MLP 的参数是逻辑回归的 30 多倍，±4 时只好一点点（0.780）。它连训练集都只拟合到 0.877：同一个十字可能出现在 81 个位置，每个位置都要用一套不同的权重去认，1000 张图远远不够。所以第 2 讲那句”需要隐藏层或卷积”要修正一下：在这么少的数据上，光有隐藏层是不够的。
• CNN 的参数不到 MLP 的 1/25，±4 时高出 0.15（FC 头）到 0.20（全局池化头）。全局池化头几乎是一条平线。

最能说明问题的是测试集里的「橙色方块」：它和十字颜色一样，只能靠形状区分。±4 时被判对的比例：

逻辑回归和 MLP 基本把”有一块橙色”当成了十字；CNN 的滤波器在每个位置都能认出”橙色的横杠 + 竖杠”的组合。FC 头的 CNN 随抖动慢慢下降（0.989 → 0.927），全局池化头不降：FC 头的最后一层仍然是”每个格子一套权重”，还保留着对位置的依赖。下一个实验把这个差别放大到极端。

9.5 极端测试：只在左边训练，在右边测试

代码 04 演示 4：训练时图案只出现在图的左边（左上角的列 ∈ {0, 1, 2}，图案占第 0–8 列）；测试 A 同样在左边，测试 B 只在右边（列 ∈ {7, 8, 9}，占第 7–15 列）——训练时从没在那里出现过。

（测试 B 里”全猜不是十字”的准确率是 0.486。）

• 逻辑回归和 MLP 到了右边掉到瞎猜的水平：它们右半边的权重只在”背景”上训练过，右边的十字对它们是完全陌生的输入。
• CNN（FC 头）也掉到了 0.485。这可能出乎意料：它的卷积层是等变的，右边的十字照样会在特征图的右边产生响应；但它的最后一层是全连接层，“特征图右边的格子”对应的权重同样只在背景上训练过——等变的特征 + 不等变的读出头。
• CNN（全局池化头）在右边是 0.966，和左边（0.974）几乎一样：全局最大池化只问”整张图里有没有十字的特征”，从左边学到的东西原封不动地用到了右边。

教训：卷积层本身给的是等变，不是不变。Ng 的标准结构 CONV-POOL-…-FC 只有局部的不变性；它在 §9.4 里表现好，一半功劳来自训练数据里位置本来就是多样的（如果训练时图案出现在所有位置，FC 头的 CNN 在右边也能做好，见练习 7）。第 13 讲的很多现代网络在最后用全局平均池化代替大的全连接层，这是原因之一；而第 6 讲的平移增强，可以看作是用数据来补足结构没有给的那部分不变性。

9.6 归纳偏置的代价

卷积的先验不是免费的：

• 如果任务需要知道位置（“十字在左上角吗？”），全局池化就把有用的信息丢掉了；CONV-POOL-FC 的 FC 头保留了粗略的位置，是一种折中。
• 卷积只内置了平移。旋转、缩放、视角变化，它不会自动处理，要靠数据（增强）或者更深的网络去学。
• 在数据极多时，先验的价值变小。第 1 讲 §3.3 提到，超大规模数据上更”通用”的 Transformer（第 17 讲）也能做视觉；但在数据有限的大多数项目里，卷积的先验仍然非常值钱（§8.3）。

10. （进阶）卷积层与池化层的反向传播 · Backpropagation in CNNs (optional)

Coursera 作业把这部分列为选做；用框架时 autograd 会替你算。但写一遍能让你看清”参数共享”在梯度里是什么样子。

10.1 卷积层

前向时 $z_{i,j,c} = \sum_{u,v,k} a_{is+u,\,js+v,\,k}\, W_{u,v,k,c} + b_c$。这个式子对三样东西的偏导都很简单，链式法则就是把每个输出位置的 $dZ$ 乘上偏导，累加到对应的地方：

对所有样本、所有位置 $(i, j)$、所有滤波器 $c$ 求和。三行各有含义：

• 第一行：一个输入像素属于好几个小方块（窗口重叠），它的梯度是这些小方块传回来的梯度之和。
• 第二行就是参数共享在反向传播里的样子：一个滤波器的梯度 = 它在所有位置、所有样本上的梯度之和。一个 3×3 的核虽然只有 9 个数，却从整张图的每个位置收集梯度——这也是它需要的数据少的另一种说法。
• 第三行：偏置加在整张特征图上，梯度是整张 $dZ$ 之和。

最后要把补的 0 “剪掉”：dA_prev = dA_prev_pad[pad : pad + n_H_prev, ...]。（常见的写法 [pad:-pad] 在 pad = 0 时会得到空数组，conv_numpy.conv_backward 的注释里有说明。）

10.2 池化层

池化没有参数，只需要 $dA_{\text{prev}}$：

• max pooling：输出只取决于窗口里最大的那个数，其他数稍微变一点，输出不变。所以梯度只回到最大值的位置（作业里的 create_mask_from_window：x == np.max(x)）。
• average pooling：平均值对每个输入的偏导都是 $1/f^2$，梯度平均分回去（作业里的 distribute_value）。

代码 03 演示 3 用 §7.1 的 4×4 例子、上游梯度 [[1, 2], [3, 4]]：max pooling 的 $dA_{\text{prev}}$ 只在 9、2、6、3 这四个最大值的位置上是 1、2、3、4，其余全是 0；average pooling 则每格分到 0.25、0.50、0.75、1.00。

10.3 验证

演示 3 把 conv_backward、pool_backward 和 PyTorch autograd 对照（float64，3 组卷积配置、4 组池化配置）：卷积层 $dA_{\text{prev}}$、$dW$、$db$ 的最大差都在 1e−15 量级（最大 5.3e−15），池化层差 0。conv_numpy.py 直接运行时还会做一次第 7 讲的双边差分梯度检验，相对误差 1e−10 量级（dA_prev 4.5e−10、dW 2.8e−10、db 5.4e−10）。

一个值得记住的结论（练习 5 会推导）：卷积层对输入的梯度，等于把 $dZ$ 补 0 之后和旋转 180° 的核做一次卷积。“反向传播穿过一个卷积，还是一个卷积”——第 14 讲的转置卷积（transposed convolution）就是把这个运算当作一种上采样层来用。

11. 小结 · Summary

• 全连接网络处理图像的两个问题：参数爆炸（1000×1000×3 的图、1000 个隐藏单元 → 30 亿个参数）；每个位置都要重新学（第 2 讲的逻辑回归在抖动 ±4 时 0.764，本讲的 MLP 也只有 0.780）。
• 卷积 = 一个小核在图上滑动，每个位置”对应相乘、全部相加”。深度学习里实为互相关（不翻转核）；因为核是学出来的，翻不翻转不影响能表示的函数（拟合真正卷积造的目标，学到的就是翻转后的核，差 2.7e−15）。
• 边缘检测：[1, 0, −1] 算左右之差，正负号表示亮到暗还是暗到亮；转置就是水平核。Sobel / Scharr 的好处是方向更准（平均误差 2.63° → 1.20° → 0.18°），不是更抗噪（等权重的核信噪比最高）。把 9 个数当参数，网络会学出任务需要的检测器（竖条任务里学成了线条检测器）。
• padding 与 stride：不补 0 时图越卷越小、边缘像素只用 1 次；same 卷积 $p = (f-1)/2$，$f$ 通常是奇数。输出尺寸 $\lfloor (n + 2p - f)/s \rfloor + 1$，除不尽向下取整。
• 多通道：滤波器的通道数 = 输入的通道数，每个滤波器输出一张二维特征图；滤波器的个数 = 输出的通道数。滤波器对各通道的权重可以不同（等亮度的红绿边界：只看 R 的滤波器 1.76，三通道相加的 0.00）。
• 一个卷积层：$Z = W \star A_{\text{prev}} + b$，$A = g(Z)$；参数 $n_C^{[l]} \times (f^2 n_C^{[l-1]} + 1)$，和输入大小无关（10 个 3×3×3 → 280），但计算量随输入变大。numpy 与 PyTorch 逐数字一致；换形状约定要 transpose，不能 reshape。
• 池化：max / average，每个通道单独做，没有参数，常用 $f = 2, s = 2$。
• 一个完整的 CNN：高宽变小、通道变多、参数集中在全连接层（LeNet 风格例子里全连接层占 94%）。合成手势上，2,790 个参数的 CNN 不调参 test 0.923，MLP 0.856，调过参的大 MLP 0.867；数据少时差距更大，CNN 约只需 MLP 三分之一的数据。小网络第一层只有 1 个明确的边缘检测器，3 个亮度型、4 个混合型。
• 为什么卷积有效：参数共享 + 稀疏连接（Ng 的例子 14,455,392 vs 456）；卷积层等变（误差 0），池化带来近似不变（步长 2 的下采样让奇数平移的全局 max 也变化约 0.17）。抖动 ±4 时 CNN 0.927 / 0.983 vs MLP 0.780；只在左边训练时，FC 头的 CNN 在右边也只有 0.485，全局池化头 0.966——等变的特征需要不变的读出头，或者位置多样的数据。

12. 常见误区 · Common pitfalls

1. “CNN 里的卷积就是数学上的卷积。” 实际是互相关，不翻转核（§2.3）。读别人的代码或用 scipy 的 convolve2d 对照时要小心这个翻转。
2. “卷积网络是平移不变的。” 卷积层是等变的；不变性来自池化，而且只是近似的（§9.3）。CONV-POOL-FC 结构在没见过的位置上可能完全失效（§9.5 的 0.485）。
3. “滤波器的通道数是一个可以随便选的超参数。” 不是：它必须等于输入的通道数。能选的是滤波器的个数（= 输出的通道数）和边长 $f$（§5、§6.3）。
4. “图越大，卷积层的参数越多。” 参数只取决于 $f$、$n_C^{[l-1]}$、$n_C^{[l]}$，和图的大小无关；变多的是计算量（§6.2）。
5. “池化层也有要学的权重。” 没有，只有超参数 $f$、$s$；反向传播时梯度只是按规则”穿过”它（§7.2、§10.2）。
6. “用 reshape 就能在 (m, H, W, C) 和 (m, C, H, W) 之间转换。” 要用 transpose。形状碰巧对得上时 reshape 不报错，但每个数都放错了位置（§6.4，最大差 10.48）。
7. “Sobel 比简单的差分核更抗噪。” 对独立噪声下的直边，等权重的核信噪比最高；Sobel / Scharr 好在方向估计更准（§3.4）。
8. “CNN 第一层一定学出漂亮的边缘检测器。” 大网络、大量自然图像时常常如此；小网络、简单数据时可能只学出”够用”的混合特征（§8.4）。
9. “输出尺寸除不尽时会四舍五入，或者补一个半窗口。” 向下取整，最后放不下的那一步直接丢掉，边上的像素可能完全没被用到（§4.4）。

13. 练习 · Exercises

练习 1（输出尺寸与参数）。(a) 64×64×3 的输入，10 个 5×5 的滤波器，$s = 1$，$p = 0$，输出多大？这一层多少参数？(b) 同上但 $p = 2$？(c) 63×63×16 的输入，32 个 7×7 的滤波器，$s = 2$，$p = 0$，输出多大？(d) 对 (c) 的输出做 2×2、步长 2 的 max pooling，输出多大？

(a) $(64 - 5)/1 + 1 = 60$，输出 60×60×10；参数 $10 \times (5 \cdot 5 \cdot 3 + 1) = 760$。 (b) $(64 + 4 - 5)/1 + 1 = 64$，输出 64×64×10（same 卷积），参数仍是 760。 (c) $\lfloor (63 - 7)/2 \rfloor + 1 = 29$，输出 29×29×32。 (d) $\lfloor (29 - 2)/2 \rfloor + 1 = 14$，输出 14×14×32（通道数不变）。29 是奇数，最后一行、一列没有被池化窗口用到。 可以用 conv_numpy.conv_output_size(n, f, p, s) 验证。

练习 2（手算一次卷积和池化）。图像 [[1, 2, 0, 1], [0, 1, 3, 1], [2, 1, 0, 0], [1, 0, 2, 1]]，核 [[1, 0], [0, −1]]（2×2，$s = 1$，不补 0）。(a) 算出输出。(b) 对输出过 ReLU。(c) 对 (a) 的输出做 $f = 2$、$s = 1$ 的 max pooling。

(a) 每个位置 = 左上 − 右下。输出 3×3：[[0, −1, −1], [−1, 1, 3], [2, −1, −1]]。例如左上角：$1 \cdot 1 + 2 \cdot 0 + 0 \cdot 0 + 1 \cdot (-1) = 0$；中间：$1 - 0 = 1$。 (b) [[0, 0, 0], [0, 1, 3], [2, 0, 0]]。 (c) 2×2：[[1, 3], [2, 3]]。 这个核算的是”沿主对角线方向的亮度差”，是一个斜边检测器。

练习 3（全连接 vs 卷积）。输入是 300×300 的彩色图。(a) 第一层是 100 个神经元的全连接层，多少参数（含偏置）？(b) 第一层是 100 个 5×5 的滤波器的卷积层，多少参数？(c) 输入换成 600×600，(a)(b) 各变成多少？

(a) $300 \cdot 300 \cdot 3 \cdot 100 + 100 = 27{,}000{,}100$。 (b) $100 \times (5 \cdot 5 \cdot 3 + 1) = 7{,}600$。 (c) 全连接变成 4 倍左右：$600 \cdot 600 \cdot 3 \cdot 100 + 100 = 108{,}000{,}100$；卷积不变，还是 7,600（§6.2）。

练习 4（推导：卷积 = 翻转核的互相关）。用一维的情形证明：数学卷积 $(a * w)_i = \sum_{u=0}^{f-1} a_{i+f-1-u}\, w_u$ 等于把 $w$ 倒过来（$\tilde w_u = w_{f-1-u}$）之后的互相关 $\sum_u a_{i+u}\, \tilde w_u$。再说明为什么”学一个互相关核”和”学一个卷积核”能表示的函数集合相同。

令 $u' = f - 1 - u$，当 $u$ 取 $0, \dots, f-1$ 时 $u'$ 也取遍 $0, \dots, f-1$： $\sum_{u} a_{i+f-1-u}\, w_u = \sum_{u'} a_{i+u'}\, w_{f-1-u'} = \sum_{u'} a_{i+u'}\, \tilde w_{u'}$。二维时行、列各做一次同样的替换，就是”旋转 180°”。 任何卷积核 $w$ 都对应一个互相关核 $\tilde w$（反过来也一样），这是一个一一对应。所以两种参数化能表示的函数完全相同，梯度下降只是会学出翻转过的那一个（代码 01 演示 3）。

练习 5（推导：卷积层的反向传播）。一维、单通道、步长 1、不补 0：$z_i = \sum_{u=0}^{f-1} a_{i+u}\, w_u + b$，$i = 0, \dots, n - f$。已知 $dz_i = \partial J / \partial z_i$。(a) 求 $\partial J / \partial w_u$ 和 $\partial J / \partial b$。(b) 求 $\partial J / \partial a_j$。(c) 说明 (b) 为什么是”一次卷积”。

(a) $z_i$ 里含 $w_u$ 的项是 $a_{i+u} w_u$，所以 $\partial J / \partial w_u = \sum_i dz_i\, a_{i+u}$——这本身是 $a$ 和 $dz$ 的互相关（“小方块 × dz 累加”，§10.1 第二行）。$\partial J / \partial b = \sum_i dz_i$。 (b) $a_j$ 出现在所有满足 $i + u = j$ 的项里，即 $u = j - i$：$\partial J / \partial a_j = \sum_i dz_i\, w_{j-i}$（只对 $0 \le j - i \le f - 1$ 的 $i$ 求和）。 (c) 把 $dz$ 两边各补 $f - 1$ 个 0，(b) 就是 $dz$ 和 $w$ 的数学卷积（等价于和翻转后的 $w$ 做互相关）。所以”梯度穿过一个卷积层，还是一个卷积”。二维时同理，这就是 §10.1 第一行累加的效果。

练习 6（等变还是不变）。对下面每个运算，判断它对”整数像素的平移”是等变的、不变的、还是两者都不是（不考虑图像边界）：(a) 3×3 卷积，步长 1；(b) ReLU；(c) 2×2、步长 2 的 max pooling；(d) 全局 max pooling；(e) 拉平后接一个全连接层。

(a) 等变（§9.2，误差 0）。(b) 等变（逐像素的运算，平移前后对每个像素做同样的事）。(c) 只对 2 的倍数的平移等变（格子整体移动一格）；对奇数平移既不等变也不严格不变，只是”近似不变”（§9.3）。(d) 对它的输入的平移不变；但如果前面有步长 2 的池化，整个网络对奇数平移就不再严格不变（§9.3 表里的 0.168）。(e) 两者都不是：每个位置有自己的权重（§9.5 里 FC 头的 0.485）。

练习 7（改代码：先预测，再运行）。在 04_translation_experiment.py 的 demo_left_right 里，把训练集改成图案出现在所有位置（lefts=list(range(10))），测试 B 不变（只在右边）。先预测：CNN（FC 头）和 MLP 在测试 B 上大约各多少？

我运行的结果（3 个种子，其他设置不变）：CNN（FC 头）在测试 B 上平均约 0.914（0.926、0.886、0.930），MLP 约 0.765（具体数字以你运行的结果为准）。 FC 头的 CNN 从 0.485 回到 0.9 以上：训练数据里有了右边的十字，它的 FC 头就学会了读”右边格子”的特征。MLP 只回到约 0.77，和 §9.4 抖动 ±4 时的 0.780 相当——位置多样性本身就是它的难点。这说明 CONV-POOL-FC 的”平移鲁棒性”有相当一部分来自数据里的位置多样性；全局池化头则把它直接写进了结构。

练习 8（改代码：滤波器少一些会怎样）。在 05_simple_cnn_hand_signs.py 里把 build_cnn 的第一层滤波器个数 c1=8 改成 c1=2。(a) 参数个数变成多少？（先手算）(b) 先预测：test 准确率会掉到 MLP（0.856）以下吗？

(a) CONV1：$2 \times (3 \cdot 3 \cdot 1 + 1) = 20$；CONV2：$16 \times (3 \cdot 3 \cdot 2 + 1) = 304$；FC：$256 \times 6 + 6 = 1542$。合计 1,866（原来 2,790）。注意 CONV2 也变小了，因为它的滤波器通道数 = 上一层的通道数。 (b) 我运行的 3 个种子平均约 0.877（0.849、0.872、0.911），比 8 个滤波器时（0.923）低，但仍高于 MLP 的 0.856（具体数字以你运行的结果为准）。只有 2 种第一层特征也能做得不错——第二层的 16 个滤波器可以把它们组合起来。

练习 9（感受野）。本讲的小 CNN 是 CONV 3×3（same）→ POOL 2×2 → CONV 3×3（same）→ POOL 2×2。最后 4×4 特征图里的一个格子，“看得见”输入图像上多大的一块？Ng 的 LeNet 风格例子（CONV 5×5 → POOL 2 → CONV 5×5 → POOL 2）呢？

从输出往回推，记”一格对应输入上多大”（感受野 $r$）和”相邻两格在输入上隔多远”（跳距 $j$）：每过一个 $f \times f$、步长 $s$ 的层，$r \leftarrow r + (f - 1) \cdot j$，$j \leftarrow j \cdot s$。从输入开始 $r = 1, j = 1$： CONV 3×3：$r = 3$；POOL 2：$r = 4, j = 2$；CONV 3×3：$r = 4 + 2 \cdot 2 = 8$；POOL 2：$r = 8 + 1 \cdot 2 = 10$。所以每个格子看到 10×10 的输入。 LeNet 风格：CONV 5×5：$r = 5$；POOL 2：$r = 6, j = 2$；CONV 5×5：$r = 6 + 4 \cdot 2 = 14$；POOL 2：$r = 16$，即 16×16。 （我用 PyTorch 把一个输出格子对输入求梯度、看非零区域的大小验证过这两个数；池化要换成平均池化，因为 max pooling 的梯度只流向最大值，会让非零区域看起来更小。）这就是第 4 讲 §5.1 说的”感受野逐层变大”：越往后的层，每个单元看到的范围越大，能表示的图案也越大越复杂。

练习 10（设计）。你要在 128×128×3 的照片上做 10 类分类，训练数据只有 2000 张。(a) 不看第 13 讲，按本讲的规律设计一个 CONV-POOL-…-FC 的网络，写出每层的形状和参数个数。(b) 如果测试时物体可能出现在照片的任何位置，而训练照片里物体几乎都在中间，你会怎样改输出头或数据？

(a) 例如：CONV 3×3×16（same）→ 128×128×16（448）→ POOL 2 → 64×64×16 → CONV 3×3×32（same）→ 64×64×32（4,640）→ POOL 2 → 32×32×32 → CONV 3×3×64（same）→ 32×32×64（18,496）→ POOL 2 → 16×16×64 → 拉平 16,384 → FC 10（163,850）。高宽减半、通道翻倍；参数大多在最后的全连接层。 (b) §9.5 说明 FC 头在”没见过的位置”上可能失效。两种办法：把输出头换成全局平均 / 最大池化 + 小的全连接层（结构上的不变）；或者训练时做随机平移、裁剪的数据增强（第 6 讲 §6.1，用数据补足不变性）。两者常常一起用。数据只有 2000 张时，第 13 讲的迁移学习通常比从零训练好得多。

14. 延伸阅读 · Further reading

课程材料

• Coursera Deep Learning Specialization，C4M1 “Foundations of Convolutional Neural Networks”（Andrew Ng）——本讲的主线；编程作业 “Convolutional Model: Step by Step” 和 “Convolutional Model: Application”。
• Stanford CS231n 课程笔记 “Convolutional Neural Networks: Architectures, Convolution / Pooling Layers”（cs231n.github.io）——对输出尺寸、参数个数、感受野讲得很细，另一个角度的好参考。
• Dumoulin & Visin (2016). A guide to convolution arithmetic for deep learning. arXiv:1603.07285. ——padding、stride、转置卷积的尺寸关系，配了大量示意图。

教材

• Goodfellow, Bengio & Courville (2016). Deep Learning，第 9 章 “Convolutional Networks”（免费在线）——“稀疏交互、参数共享、等变表示”三个动机的经典表述，以及池化与不变性的讨论。

历史上的关键工作

• Hubel & Wiesel (1962). Receptive fields, binocular interaction and functional architecture in the cat’s visual cortex. ——视觉皮层里”只对局部、特定方向的边缘有反应”的简单细胞，是卷积思想的生物学来源。
• Fukushima (1980). Neocognitron. ——最早的”卷积 + 下采样”层次结构之一。
• LeCun et al. (1989). Backpropagation applied to handwritten zip code recognition. ——用反向传播训练卷积网络。
• LeCun, Bottou, Bengio & Haffner (1998). Gradient-based learning applied to document recognition. ——LeNet-5（第 13 讲）。
• Zeiler & Fergus (2014). Visualizing and understanding convolutional networks. ECCV. ——“第一层学出边缘和颜色斑块”的可视化来源（第 21 讲）。

平移不变性的细节

• Azulay & Weiss (2019). Why do deep convolutional networks generalize so poorly to small image transformations? JMLR. ——下采样让 CNN 对一两个像素的平移也不稳定（§9.3）。
• Zhang (2019). Making convolutional networks shift-invariant again. ICML. ——在下采样前加低通滤波（anti-aliasing）来缓解这个问题。

15. 下一讲预告 · Next lecture

第 13 讲：深度卷积架构与迁移学习——LeNet → ResNet → MobileNet。 本讲搭的是”一个简单的 CNN”。下一讲看过去十几年里人们是怎样把它做深、做好、做快的：

• 经典网络：LeNet-5、AlexNet、VGG——本讲 §8.1 的形状规律在它们身上怎样体现，为什么 VGG 只用 3×3 的卷积；
• 残差网络 ResNet：网络加深后连训练误差都变大的”退化问题”，以及跳跃连接为什么让很深的网络也能训练；
• 1×1 卷积与 Inception：用”只在通道方向上做全连接”的卷积来改变通道数、省计算；
• MobileNet：depthwise separable 卷积——本讲 §6.2 说”卷积省参数不省计算”，它专门来省计算；
• 迁移学习与数据增强：数据只有几千张时（练习 10），怎样借用在大数据集上训练好的网络。

本讲的全局池化头（§9.5）在那里也会再次出现：很多现代网络正是用全局平均池化取代了大的全连接层。
