第 8 讲（扩展）· 生成式机器人 · Generative Robotics

对应 Maps to：MIT 6.S184 2025 年 Lecture 5 客座讲座（Benjamin Burchfiel，丰田研究院 TRI）。这次讲座没有公开 slides，本讲依据公开论文写成。 阅读材料：Chi et al. (2023) Diffusion Policy；Florence et al. (2021) Implicit Behavioral Cloning；Shafiullah et al. (2022) Behavior Transformers；Zhao et al. (2023) ACT / ALOHA；Brohan et al. (2023) RT-2；Black et al. (2024) π0；Ross et al. (2011) DAgger。 依据说明：本讲没有原课讲义作为依据。行为克隆、多峰示范、Diffusion Policy 的动作块与滚动执行、π0 的流匹配动作专家，来自上述论文；机器人系统的数字写成”某某报告”。二维”绕障碍”任务、三种策略的对比、观测噪声下的动作块实验是本讲义设计的。结论依赖于这个玩具设定：例如在二维动作上离散化策略表现最好（§2.3），在高维动作上就不是这样（§2.4）；有几处结果和我原先的预期不一致（§1.3、§3.2），如实报告。 配套代码 Code：code/lecture08/（2 个脚本 + 1 个模块；PyTorch + matplotlib；每个脚本 20–26 秒，都完整运行过） 预计阅读时间：3 小时（含运行代码）

0. 本讲导航 · How to read this lecture

0.1 学习目标 Learning goals

学完这一讲，你应该能够：

1. 把”模仿人类示范”表述成条件生成：数据是动作，条件是观测；说清行为克隆和它的误差累积问题。
2. 解释为什么多峰示范会让均方误差回归失败，以及它只在”观测分辨不出峰”的地方失败。
3. 比较表示多峰动作分布的几种办法（离散化、混合高斯、能量模型、扩散 / 流），知道它们在低维和高维动作上的取舍。
4. 实现一个流策略，理解”积分一步 = 条件均值 = 回归”。
5. 说清 Diffusion Policy 的动作块和滚动执行：一次生成未来 $H$ 步、执行 $k$ 步再重新规划；它解决了什么、代价是什么。
6. 读懂 π0 这类视觉–语言–动作模型的结构，知道真实机器人评估的难点。

0.2 先修与本讲范围

本讲不涉及机器人学的控制理论（动力学、逆运动学、阻抗控制等），也不涉及强化学习；只讲”从示范中学一个策略”这一件事里生成模型扮演的角色。

0.3 本讲地图 Map

§1  行为克隆：把控制当成条件生成；多峰示范与回归的失败          ← 代码 01
§2  生成式策略：离散化、混合模型、能量模型、扩散 / 流；积分步数    ← 代码 01
§3  动作块与闭环执行：Diffusion Policy                          ← 代码 02
§4  走向大规模：视觉–语言–动作模型、π0、大行为模型；评估
§5  小结   §6  常见误区   §7  练习   §8  延伸阅读   §9  下一讲预告

0.4 任务与记号

玩具任务（robot_lib.py）：一个点状机器人从 $(x_0, -3)$ 出发（$x_0\sim U[-0.05, 0.05]$），要走到 $(0, 3)$（距离 < 0.3 算成功），中间有一个半径 1 的圆形障碍。每步移动一个动作，最多 80 步，进入障碍算碰撞。200 条人类示范：一半从左边绕、一半从右边绕，路径是随机宽度的 Bézier 曲线，加一点手抖的噪声。

1. 行为克隆 · Behavior cloning

1.1 把控制当成条件生成

教机器人做事，最直接的办法是示范：人遥控机器人做几百遍，记录下每个时刻的观测 $o$ 和动作 $a$，然后训练一个策略去模仿。这叫行为克隆（behavior cloning）。它就是一个监督学习问题：数据集是 $(o, a)$ 对，学 $\pi(a\mid o)$。

换成本课的语言：动作是”数据”，观测是”条件”。第 4 讲里我们学 $p(x\mid y)$，$x$ 是图像、$y$ 是类别；这里学 $\pi(a\mid o)$，$a$ 是动作、$o$ 是观测。前七讲的全部工具都能直接用。

行为克隆有一个经典的问题：误差累积。策略只在示范走过的状态上训练过；一旦执行时走偏一点，就到了没见过的状态，在那里可能犯更大的错，越走越偏（Ross et al. 2011 证明了误差可以随时间二次增长，并提出用 DAgger——让专家在策略走到的新状态上补充示范——来缓解）。本讲关注另一个问题：示范本身是多峰的。

1.2 多峰示范与回归的失败

人类示范者不是一台确定的机器：同一个情形，这次从左边绕，下次从右边绕。在我们的任务里，起点几乎都在中线上，往左还是往右完全由示范者随机决定：

示范的第一个动作：往左 55%、中间 0%、往右 46%（相对正上方约 ±55°）

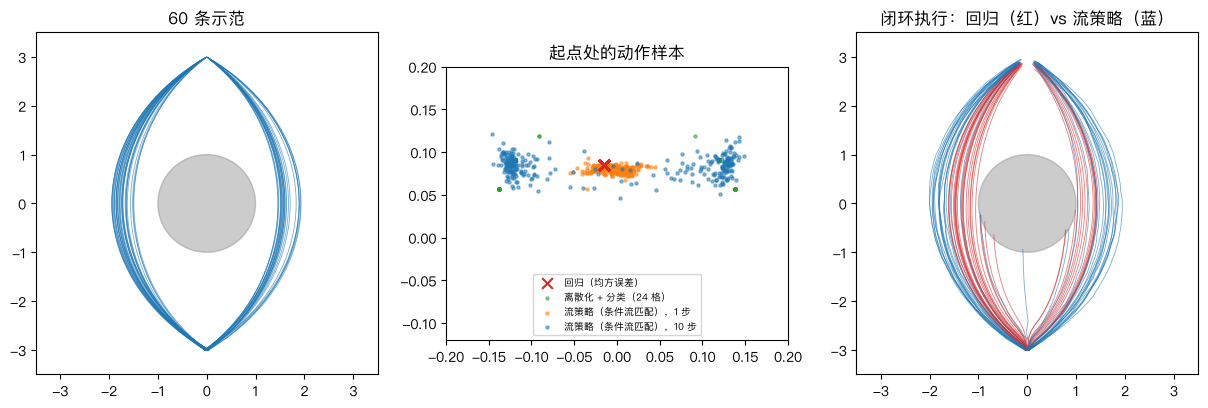

最常见的做法是用均方误差回归 $a = g_\theta(o)$。它的最优解是条件均值 $\mathbb{E}[a\mid o]$（P1 §4.2）——两个峰的平均，指向正上方，正对障碍。01 号脚本在起点处向每种策略要 2000 个动作：

回归输出唯一的动作（夹角 −9.8°），另外两种策略都抽出了两个峰。闭环执行 500 次：

1.3 回归什么时候不失败

一个让我意外的结果：第一版实验让起点在 $[-0.3, 0.3]$ 里随机，回归策略的成功率是 99% 以上（脚本里保留了这个对照：99.8%）。原因是：起点一偏离中线，位置本身就告诉了策略该往哪边绕——右侧起点附近的示范大多往右，条件均值就指向右上方。回归策略的场在中线两侧”分叉”，只要不正好在中线上，就会被推向一边。

所以准确的说法是：多峰只在观测分辨不出峰的地方伤害回归。在真实任务里，这样的地方很多：同一张图像下”先拿杯子还是先拿碗”、“从哪一侧抓”，观测里没有任何线索。把起点收窄到 $\pm0.05$ 就是在模拟这种情况。§3 会看到另一种来源：观测有噪声时，“在中线哪一边”本身就是不确定的。

2. 生成式策略 · Generative policies

2.1 怎样表示多峰的动作分布

2.2 流策略

流策略就是第 4 讲的条件流匹配，条件换成观测（代码 robot_lib.FlowPolicy）：

Algorithm  训练流策略
for 每一步:
    从示范里抽一批 (o, a)；ε ~ N(0, I)；t ~ U[0, 1]
    x_t = (1 − t) ε + t a
    loss = ‖ u_θ(x_t, t, o) − (a − ε) ‖²

执行：给定观测 o，从 ε ~ N(0, I) 出发，用欧拉法积分 dx/dt = u_θ(x, t, o) 到 t = 1，得到动作

网络就是一个 MLP，输入是”带噪的动作 + 时间 + 观测”。和第 4 讲不同的只有两点：条件 $o$ 是连续的（不需要类别嵌入）；“数据” $a$ 是低维的。

2.3 积分步数：一步就是回归

积分 1 步时，流策略就是回归策略：$t = 0$ 时 $\epsilon$ 和动作独立，$u_0(x, o) = \mathbb{E}[a\mid o] - x$，一步走完是 $\mathbb{E}[a\mid o]$（第 7 讲 §1.1 的”一步塌缩到均值”）。起点处 89% 的一步样本落在”中间”。实际上它比回归还差（48% vs 80%）：网络在 $t = 0$ 处的误差直接变成了动作误差，而回归网络专门学的就是这个均值。

步数加到 50，成功率 96%。剩下 4% 的碰撞来自”落在两个峰之间”的动作——10 步时起点处仍有 3% 的样本在中间。这正是第 7 讲 §1.3 的分界线问题：从噪声到”左峰 / 右峰”的映射在分界线上是跳变的，有限步的积分和光滑的网络把它抹成了斜坡。

离散化在这里最好（99.2%）：它抽出的永远是 24 个方向之一，没有”中间”。在二维动作上，离散化简单又有效。

2.4 为什么大系统还是用扩散 / 流

二维动作只要 24 个格子。真实机器人呢？一个双臂机器人（ALOHA）每一步有 14 个关节；Diffusion Policy、π0 一次生成未来几十步的动作块（§3）——π0 报告的是 50 步。一个动作块是 $14\times50 = 700$ 维。

• 离散化：联合离散化不可能（每维 24 格就是 $24^{700}$ 类）；按维度当 token 自回归（RT-2 的做法）要生成 700 个 token，推理慢，而且”先生成第 1 维、再生成第 2 维”的顺序是人为的。
• 混合高斯：700 维的协方差矩阵、要多少个成分？
• 扩散 / 流：维度高一点只是网络的输入输出宽一点，训练目标不变；多峰、维度间的相关性都由生成模型自动处理。

所以 §2.3 的排序（离散化 > 流）是二维玩具的结论，不要推广到高维。

3. 动作块与闭环执行 · Action chunking and receding-horizon control

3.1 Diffusion Policy 的设计

Diffusion Policy（Chi et al. 2023）在”用扩散模型生成动作”之外，还有两个关键设计：

1. 动作块（action chunk）：一次生成未来 $H$ 步的动作序列 $(a_t, \dots, a_{t+H-1})$，而不是一步。
2. 滚动执行（receding horizon）：执行动作块的前 $k$ 步（$k\le H$），然后用新的观测重新生成。论文的典型设置是预测 16 步、执行 8 步。

为什么要一次生成一段？论文给出的主要理由是时间上的一致性：如果每一步独立地从多峰分布里抽样，相邻两步可能抽到不同的峰——这一步”往左”，下一步”往右”，机器人在两个选择之间摇摆。一次抽一整段，这一段属于同一个峰。ACT（Zhao et al. 2023）也独立地提出了动作块，用来减少误差累积。

3.2 实验：观测噪声下的摇摆

02 号脚本让策略看到的位置带有标准差 0.2 的噪声（训练和执行时都有）。起点在中线附近时，策略”看不清自己在中线的哪一边”。动作块策略 $H = 8$，执行长度 $k$ 从 1 到 8：

（“摇摆次数” = 在中线附近、障碍下方时，横向动作改变方向的次数；“抖动” = 相邻两步动作之差的平均长度。）

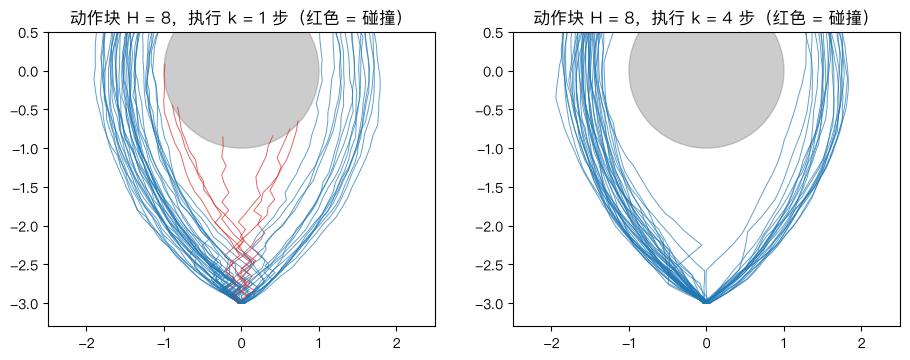

1. 动作块消除了摇摆。$k$ 从 1 到 8，摇摆从 2.1 次降到 0.05 次，碰撞从 9.8% 降到 2.0%，抖动减半。上图左边（$k = 1$）红色的轨迹在障碍正下方来回折返，越靠越近，最后撞上；右边（$k = 4$）一出发就决定了方向。
2. 开环太久有代价。$k = 8$ 时整块开环执行，这 8 步里的新观测被忽略，噪声带来的偏差累积，超时升到 9.4%。$k = 2$–4 的成功率最高，和 Diffusion Policy 的经验（执行一半再重新规划）一致。
3. 成功率并没有提高——这一点和我的预期不一样。单步的流策略成功率是 93.6%，动作块最好也是 93.2%。动作块改变的是失败的方式：碰撞从 6.2% 降到 3.4%（$k = 4$），超时从 0.2% 升到 3.6%。对真实机器人，“撞上去”和”慢了一点”的代价完全不同。另外，500 次试验的成功率标准误约 1.1 个百分点（练习 3），93.6% 和 93.0% 之间的差别不显著。
4. 推理代价：$k = 4$ 时每条轨迹只调用策略约 12 次（$k = 1$ 约 46 次），每次 10 步积分。机器人要实时控制，这很重要。
5. 没有观测噪声时（脚本第 2 部分），$k = 1$ 的摇摆本来就少（0.51 次），$k = 4$ 仍然最好（93.0%，$k = 1$ 和 $k = 8$ 约 89%）。还要注意：$H = 8$ 的动作块策略在 $k = 1$ 时（89.6%）比单步流策略（94.2%）差——一次预测 8 步（16 维）更难学，同样的网络和训练步数下每一步都学得差一点。

4. 走向大规模 · Scaling up

4.1 视觉–语言–动作模型

真实机器人的观测是摄像头图像、关节角，还有一句语言指令（“把杯子放进水槽”）。近几年的做法是借用预训练的视觉–语言模型（VLM）来理解观测和指令，再接一个输出动作的”头”：

• RT-2（Brohan et al. 2023）：把动作离散化成 token，直接让 VLM 像生成文字一样生成动作（§2.1 第一行）。
• π0（Black et al. 2024，Physical Intelligence）：VLM 骨干 + 一个用流匹配训练的”动作专家”。论文报告的设计：动作块长度 50，推理时积分 10 步，训练时对时间 $t$ 的采样偏向噪声大的一端，数据来自多种机器人、上万小时的示范。这正是本讲的流策略，只是条件从”位置”换成了”VLM 对图像和指令的表示”，动作从 2 维换成了几十维 × 50 步。

π0 的作者解释选择流匹配的理由，和 §2.4 一样：高频、灵巧的控制需要连续、高维的动作块，离散 token 难以胜任。

4.2 大行为模型与评估

TRI（本次客座讲座讲者所在的机构）把 Diffusion Policy 扩展成在大量任务上联合训练的”大行为模型”（LBM），并且特别强调评估的难度：

• 真实机器人上的每一次试验都要人工重置场景，几十次试验就要几个小时；
• 成功率是二项分布的估计，几十次试验的置信区间很宽（练习 3：500 次时标准误约 1 个百分点，50 次时约 3.6 个百分点）；
• 场景的微小变化（光照、物体位置）会显著影响结果，需要盲测、随机化顺序等统计设计。

本讲的玩具实验每个设置跑了 500 次，所以能看出 1–2 个百分点的差别是否显著；真实机器人很少有这样的条件。

5. 小结 · Summary

1. 行为克隆 = 条件生成：动作是数据，观测是条件。前几讲的条件流匹配可以直接用。
2. 多峰示范：均方误差回归输出条件均值，在观测分辨不出峰的地方（起点在中线上）平均出一个错误的动作（20% 碰撞）；观测能分辨时（起点范围放宽）回归也能成功。
3. 表示多峰分布：离散化（低维时简单有效，本讲 99%）、混合模型、能量模型、扩散 / 流（高维动作块的首选）。
4. 流策略积分 1 步 = 条件均值 = 回归；步数越多越好，剩下的错误来自”两个峰之间”的样本。
5. 动作块 + 滚动执行（Diffusion Policy）：一次生成 $H$ 步、执行 $k$ 步。消除了观测不确定时的摇摆，降低了碰撞和推理次数；$k$ 太大则对新观测反应迟钝。它改变的是失败的方式，未必提高成功率。
6. 大规模：VLM + 离散动作 token（RT-2）或 VLM + 流匹配动作专家（π0）；真实世界的评估需要严谨的统计设计。

6. 常见误区 · Common pitfalls

1. “多峰示范一定会让回归失败。” 只在观测分辨不出峰的地方失败（§1.3）。
2. “生成式策略总比回归好。” 积分 1 步的流策略比回归还差（48% vs 80%，§2.3）。
3. “扩散 / 流策略在任何问题上都最好。” 二维动作上离散化更好（§2.3）；扩散 / 流的优势在高维动作块（§2.4）。
4. “动作块越长、执行越久越好。” 开环太久会忽略新的观测（$k = 8$ 超时 9.4%，§3.2）。
5. “动作块提高了成功率。” 本讲的实验里它主要把碰撞换成了超时，成功率的差别在噪声内（§3.2）。
6. “几十次真实试验的成功率差 5 个百分点就说明方法更好。” 50 次试验的标准误约 3.6 个百分点（§4.2、练习 3）。

7. 练习 · Exercises

练习 1（回归的平均动作）。起点处的示范动作 54.5% 是”往左上 55°“、45.5% 是”往右上 55°“，长度相同。均方误差回归的最优动作指向哪里？和脚本里回归的 −9.8° 对照。

条件均值 $= 0.545\,(-\sin55°, \cos55°) + 0.455\,(\sin55°, \cos55°)$。横向分量 $= -0.09\sin55° = -0.074$，纵向 $= \cos55° = 0.574$，夹角 $\arctan(-0.074/0.574) = -7.3°$。脚本里是 −9.8°：示范的绕行宽度、速度、起点都有随机性，“55°“只是近似。无论哪个数，都是”几乎正上方”，正对障碍；动作的长度也只有 $0.574$ 倍——平均把动作”缩短”了，因为两个方向的横向分量互相抵消。

练习 2（一步流策略 = 回归）。证明 CondOT 流策略积分 1 步的输出是 $\mathbb{E}[a\mid o]$。为什么实际训练出来的一步流策略比专门训练的回归策略还差？

$t = 0$ 时 $x_0 = \epsilon$ 与 $a$ 独立（给定 $o$），条件向量场 $a - \epsilon$ 的条件期望是 $u_0(x, o) = \mathbb{E}[a\mid o] - x$，一步欧拉 $x + u_0(x, o) = \mathbb{E}[a\mid o]$。实际中：流匹配网络要在所有 $t$ 上学向量场，$t = 0$ 只是其中一小部分，那里的精度不如专门回归 $\mathbb{E}[a\mid o]$ 的网络；而且一步时网络的任何误差都没有后续步骤来修正。起点处一步样本的方向分布（往左 9%、中间 89%、往右 2%）说明网络在 $t = 0$ 处还残留着对 $\epsilon$ 的依赖。

练习 3（成功率的置信区间）。500 次试验成功 465 次（93.0%）。成功率的标准误是多少？93.0% 和 93.6% 的差别显著吗？如果只做 50 次试验呢？

标准误 $\sqrt{p(1-p)/n} = \sqrt{0.93\times0.07/500}\approx0.011$，95% 置信区间约 ±2.2 个百分点；两个成功率的差 0.6 个百分点远在噪声内（差的标准误约 $\sqrt2\times1.1\approx1.6$ 个百分点）。50 次试验时标准误约 3.6 个百分点，95% 置信区间约 ±7 个百分点——真实机器人论文里常见的”20 次试验，成功率 85% vs 75%“往往不能说明什么。

练习 4（编程：示范的数量）。用 25、50、100、200 条示范分别训练回归策略和流策略（无观测噪声），比较成功率。

更多的示范救不了回归：它的问题是”偏差”（最优解本身就是两个峰的平均），不是”方差”（数据不够）；成功率在 73–83% 之间随机波动。流策略 25 条示范就够了——这个任务太简单。在真实任务里，示范的数量当然重要，但这个实验说明：表示能力不对时，加数据没有用。

练习 5（编程：Diffusion Policy 的默认设置）。在 02_action_chunks.py 的观测噪声设置下，用 $H = 16$ 的动作块，执行 $k = 1, 4, 8, 16$。和 $H = 8$ 比呢？

每个 $k$ 都比 $H = 8$ 差（$H = 8$、$k = 4$：93.0%）。一次预测 16 步（32 维）更难学；$k = 16$ 时开环 16 步，噪声带来的偏差累积得更多。Diffusion Policy 的”预测 16、执行 8”是在真实机器人、更大的网络和更多数据上调出来的；在这个小问题和小网络上，$H = 8$ 更合适。$H$ 和 $k$ 都是要按任务调的超参数。

练习 6（思考：推理延迟）。一个机器人以 50 Hz 控制（每 20 毫秒一个动作）。策略每次推理要 10 步积分，每步网络前向 15 毫秒。单步策略（$k = 1$）能实时运行吗？动作块（$H = 50$）呢？第 7 讲的哪些方法能帮忙？

单步策略每个动作要 150 毫秒推理，远超 20 毫秒，不能实时。动作块 $H = 50$ 每次推理覆盖 1 秒的动作；执行前 25 步（0.5 秒）再重新规划，推理有 0.5 秒的预算，绰绰有余（还可以在执行当前块时并行计算下一块）。第 7 讲的少步方法（一致性蒸馏、MeanFlow、reflow）能把 10 步降到 1–2 步，让更小的 $k$（更强的闭环）也能实时；代价是 §2.3 那样的”中间”样本可能增多。

练习 7（思考：误差累积）。行为克隆的误差为什么会随时间累积？动作块对误差累积是有利还是有害？

策略只在示范的状态分布上训练；执行时一步走偏，就进入示范很少覆盖的状态，那里策略更不准，下一步偏得更多——误差可以随步数二次增长（Ross et al. 2011）。动作块的作用是双向的：一段动作内部是连贯的（不会因为每步独立抽样而摇摆进奇怪的状态），ACT 的作者认为这减少了”有效的决策次数”，从而减轻累积；但开环执行期间无法纠正偏差，$k$ 太大时偏差会在块内累积（§3.2 的超时）。

8. 延伸阅读 · Further reading

• Chi et al., Diffusion Policy: Visuomotor Policy Learning via Action Diffusion（RSS 2023；IJRR 2024 扩展版）。
• Florence et al., Implicit Behavioral Cloning（CoRL 2021）：能量模型策略，以及多峰示范对回归的伤害。
• Shafiullah et al., Behavior Transformers: Cloning k Modes with One Stone（NeurIPS 2022）。
• Zhao, Kumar, Levine & Finn, Learning Fine-Grained Bimanual Manipulation with Low-Cost Hardware（ACT / ALOHA，RSS 2023）：动作块。
• Brohan et al., RT-2: Vision-Language-Action Models Transfer Web Knowledge to Robotic Control（2023）。
• Black et al., π0: A Vision-Language-Action Flow Model for General Robot Control（2024）。
• Octo Model Team, Octo: An Open-Source Generalist Robot Policy（2024）：开源的扩散动作头。
• Ross, Gordon & Bagnell, A Reduction of Imitation Learning and Structured Prediction to No-Regret Online Learning（DAgger，AISTATS 2011）。
• TRI LBM Team, A Careful Examination of Large Behavior Models for Multitask Dexterous Manipulation（2025）：大规模扩散策略与评估方法。

9. 下一讲预告 · Next lecture

到这里，数据都”住在”欧氏空间或离散空间里。有些数据不是：一个旋转不能”加一半”，角度绕一圈回到原处，蛋白质骨架的每个残基是一个”刚体框架”（旋转 + 平移）。第 9 讲问：

1. 数据在一个弯曲的空间（流形）上时，“从噪声到数据的直线路径”是什么？——测地线。
2. 流匹配怎样推广到圆周 $S^1$、旋转群 $SO(3)$？——黎曼流匹配：速度在切空间里，沿测地线插值，用指数映射走一步。
3. 以蛋白质结构生成为例，看这些数学工具在 FrameDiff、FoldFlow 等方法里怎样用（只讲生成建模的数学，不涉及具体的生物功能设计）。
